JG-DL01 電力自動化及繼電保護實訓裝置

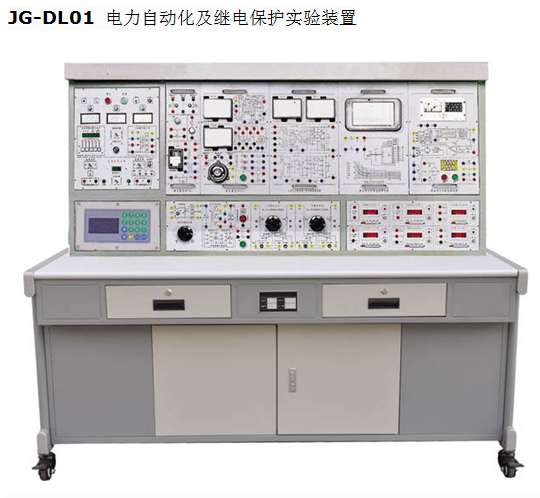

產品參考圖片：
主要功能：
JG-DL01 電力自動化及繼電保護實訓裝置
二、特 點
1. 綜合性強 綜合了目前國內各類院校中《電力自動化》及《繼電保護》等課程的實驗項目。
2. 適應性強 能滿足各類院校《電力自動化》和《繼電保護》相關課程的實驗教學要求，實驗的深度與廣度可根據實際需要作靈活調整。本裝置采用組件式掛箱結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可。
3. 整套性強 該裝置從儀器儀表、專用電源、繼電器及其它實驗部件到實驗連接專用導線等均配套齊全，所提供部件的性能、規格等均能滿足實驗的需要。
4. 直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確、操作、維護方便。
5. 科學性強 裝置占地面積較少，節約了實驗用房，減少基建投資；配套的繼電器及其設備均采用電力系統自動化及繼電保護裝置中實際應用的現場設備，真實性強，并均經特殊設計。裝置外形整齊美觀，能改善實驗環境；電力自動化及繼電保護實驗內容豐富，設計合理，除了加深理論知識外，還為學生走向社會，從事發電廠、變電所、工礦企業的供配電工作，繼電保護系統的設計、安裝、調試、檢修等，打下良好的基礎。測量儀表采用數字式、智能化及人機對話等相結合，能滿足實驗教學的需要，使實現裝置測量手段的現代化；設有定時器報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
6. 開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置，確保操作者的安全；各電源輸出均有監視及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良。所有這些功能均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能
1. 輸入電源：三相四線 380V±10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85% （ 25 ℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5kVA
4. 外形尺寸： 187cm×73cm×166cm
四、裝置的配備及要求
本裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。用戶不需要購買任何配套設備，即可完成所有實驗。
本裝置由控制屏、實驗桌及實驗組件等組成。采用不同的掛件組合即可完成不同的實驗內容。
五、實驗項目
1. 電磁型電流繼電器和電壓繼電器實驗
2. 電磁型時間繼電器實驗
3. 信號繼電器實驗
4. DZ 、 DZB 、 DZS 系列中間繼電器實驗
5. 6 ～ 10kV 線路過電流保護實驗
6. 低電壓啟動過電流保護及過負荷保護實驗
7. BFY-12A 晶體管負序電壓繼電器實驗
8. 復合電壓啟動過電流保護實驗
9. 沖擊繼電器實驗
10. 重復動作手動復歸中央信號裝置實驗
11. 重復動作自動復歸中央音響信號裝置實驗
12. 具有燈光監視的斷路器控制回路實驗
13. 具有燈光和音響監視的斷路器控制回路實驗
14. 閃光繼電器構成的閃光裝置實驗
15. 裝設跳躍閉鎖繼電器的斷路器控制回路實驗
16. 電流閉鎖電壓速斷保護實驗
17. 發電機過電壓保護實驗
18. DH-3 型三相一次重合閘裝置實驗
19. 自動重合閘前加速保護實驗
20. 自動重合閘后加速保護實驗
21. BCH-2 差動繼電器特性實驗
22. 單側電源輻射式輸電線路三段式電流保護實驗
23. 過流保護與三相自動重合閘裝置綜合實驗與考核 |
設計性實驗
——— 由學生根據實驗題目自行設計線路﹑自擬步驟自行接線，完成對學生的實驗考核
24. 低電壓啟動過電流保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
25. 復合電壓啟動過電流保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
26. 電流閉鎖電壓速斷保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
27. 過電壓保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
28. 三段式電流保護與自動重合閘 ( 后加速 ) 綜合實驗與考核
29. 過電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
30. 低電壓啟動過電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
31. 復合電壓啟動過電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
32. 電流閉鎖電壓速斷保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
33. 過電壓保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
34. 三段式電流保護與自動重合閘 ( 前加速 ) 綜合實驗與考核
35. 變壓器差動保護實驗 |
六、裝置的安全保護體系
1. 三相四線制電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2. 控制屏電源由接觸器通過起、停按鈕進行控制。
3. 屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗安全。
4. 單、三相調壓器輸出處設有過流保護裝置，相間、線間過電流或直接短路均能自動保護。
5. 設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
6. 各種電源及各種儀表均有完善的保護功能。
七、配置清單
序號 |
型號 |
規格名稱 |
單位 |
數量 |
1 |
DLZ01 |
電源控制屏 |
臺 |
1 |
2 |
DLZ02 |
實驗桌 |
臺 |
1 |
3 |
DL01 |
斷路器觸點及控制回路模擬組件 |
個 |
1 |
4 |
DL02 |
信號指示及萬能轉換開關掛箱 |
個 |
1 |
5 |
DL03 |
數字式電秒表及開關掛箱 |
個 |
1 |
6 |
DL04 |
空氣開關掛箱 |
個 |
1 |
7 |
DL05 |
光字牌掛箱（一） |
個 |
1 |
8 |
DL06 |
光字牌掛箱（二） |
個 |
1 |
9 |
DL07 |
繼電器掛箱（一） |
個 |
1 |
10 |
DL08 |
繼電器掛箱（二） |
個 |
1 |
11 |
DL09 |
繼電器掛箱（三） |
個 |
1 |
12 |
DL10 |
繼電器掛箱（四） |
個 |
1 |
13 |
DL11 |
繼電器掛箱（五） |
個 |
1 |
14 |
DL12 |
繼電器掛箱（六） |
個 |
1 |
15 |
DL13 |
繼電器掛箱（七） |
個 |
1 |
16 |
DL14 |
繼電器掛箱（八） |
個 |
1 |
17 |
DL15 |
重合閘繼電器及控制部件掛箱 |
個 |
1 |
18 |
DL16 |
差動繼電器掛箱 |
個 |
1 |
19 |
DL17 |
直流數字電壓、電流表掛箱（三只表） |
個 |
1 |
20 |
DL18 |
真有效值交流電流表掛箱（三只表） |
個 |
1 |
21 |
DL19 |
真有效值交流電壓表掛箱 |
個 |
1 |
22 |
DL20 |
可調電阻掛箱（一） |
個 |
1 |
23 |
DL21 |
可調電阻掛箱（二） |
個 |
1 |
24 |
DL22 |
可調電阻掛箱（三） |
個 |
1 |
25 |
DL23 |
可調電阻掛箱（四） |
個 |
1 |
26 |
DL24 |
變壓器差動保護實驗掛箱 |
個 |
1 |
27 |
|
安全迭插型實驗導線 |
套 |
1 |
28 |
|
學生凳子 |
個 |
2
|
|
