JG-758A 　高級電工實驗室成套設備（帶功率表、功率因數表）

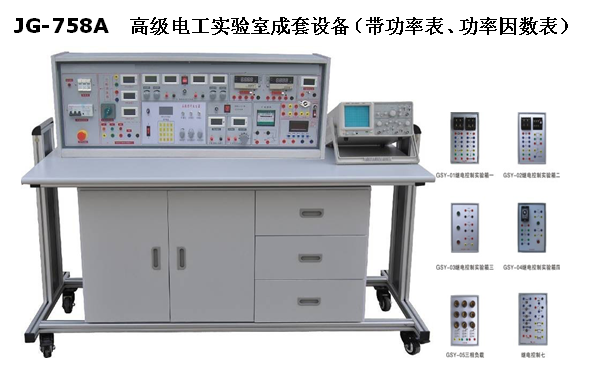

產品參考圖片：

主要功能： JG-758A 　高級電工實驗室成套設備（帶功率表、功率因數表）

一、產品特點
實驗臺具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進。實驗項目更加豐富、覆蓋面廣、實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配了智能化數字交直流電表，測量精度高、測量范圍寬、使用方便。電工強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成獨立箱式，元器件接點均已引至電學專用插座上，實驗方便、快捷。弱電部分在九孔通用實驗底板上完成，實驗機動、靈活、動手動腦能力強。創新實驗元件模塊盒體透明，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。平臺式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以利用元器件設計符合自身學校要求的實驗內容。實驗臺高度為 1.15M ，實驗室布局不受設備高度限制。
二、適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電路分析、繼電控制等課程實驗、實訓。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。
三、實驗臺構成與性能
1 、電源及參數
1.1 輸入電源：三相四線電源，輸入時指示燈亮。
1.2 電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A 組：?jiǎn)巍⑷�相可調交流電源，提供 0 － 380V 連續可調的交流電源，同時可得到 0—240V 單相可調電源（配有一臺 1.5KVA 的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）。
B 組：低壓交流 3 、 6 、 9 、 12 、 15 、 18 、 24V 電源，最大輸出電流 1.5A 。
C 組：低壓直流穩壓電源，電壓 5V ，電流 0.5A 。
D 組：雙路恒流穩壓電源，二路輸出電壓均為 0—30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為 1.5A ，具有預設式限流保護功能，每組輸出有 0.5 級數字電流表、電壓表指示，電壓穩定度＜ 10-2 ，負載穩定度＜ 10-2 ，紋波電壓＜ 5mv 。
E 組：?jiǎn)蜗嘟涣魇须娸敵�，由萬能插板供用戶自備設備使用。
2 、功率輸出函數發生器：
1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
2 ）正弦波輸出幅度 ≥10V, 輸出阻抗 50Ω ，失真度 <1% （ 0.1HZ-- 1KHz ）。
3 ）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
4 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。
5 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
6 ）頻率計高測量范圍 100MHz ，自動換檔。
3 、內置式電度表：臺內裝有一臺單相電度表，接線端孔引到面板，具有工作可視框。
4 、內置式日光燈組件：臺內己安裝一套日光燈組件，實驗方便、安全。
5 、智能型直流數字電流表：精度 0.5 級，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程， 20mA 、 200mA 、 2000mA 三檔，測量范圍： 0-2000mA 。具有數據存儲與查詢、超量程報警、指示功能。
6 、智能型真有效值交流電流表：精度 0.5 級，測量范圍 0 ～ 5A ，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。
7 、智能型功率表、功率因數表：由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲測量數據，供隨時查閱。
8 、虛擬儀器：
1 、終端部分（裝學生實驗屏上）同時配有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
2 、基于 LabVIEW 虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
3 、參數：
1 ）、兩路虛擬任意波形信號發生器，輸出頻率可編程，電壓幅度可調；
　　　　 通道數： 2 路
　　　　 分辨率： 8 bits
　　　　 電壓范圍： -5~5V
　　　　 頻率步長： 1HZ
　　　　 波形：任意信號
　　　　 輸出頻率： >1MHZ
2 ）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
　　　　 通道數： 2 路
　　　　 帶寬： 20MHZ
　　　　 分辨率： 8 位
　　　　 電壓范圍： -10~+10V
　　　　 存貯深度： 64K
3 ）、雙通道頻譜分折儀；
4 ）、八通道邏輯分折儀，多種同步方式，存貯深度可編程；
8 路輸入
　　　　 分 率： 25nS
　　　　 存貯深度： 64KHZ
5 ）。數字三用表，可測電阻、電容、電感、電壓等；
　　　　 數字 IO 口
　　　　 通道數： 8 路 IO
　　　　 輸入電平： TTL
　　　　 輸出電平： TTL
　　　　 電流驅動： 20mA/ 通道
四、實驗操作桌
　　 由雙面飾面板制成，不變形，不褪色。尺寸： 160×70×80cm ，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
五、整套設備構成與配備（以二十四座為例）
1 、實驗操作桌 12 張，一桌二座，實驗桌外形尺寸為 160×70×80cm 。桌子中央配置九孔萬能電路插板，電路板進口由 ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成，根據高壓實驗與低壓控制不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置電動機、焊接等）實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2 、示教控制臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制 12 臺學生臺的電源。并可用于講解、演示。尺寸為 160×70cm 。
3 、實驗臺，共 12 臺，每張學生實驗操作桌上配置 1 臺。
4 、器材配備：
GSY-01 繼電控制實驗箱一　 GSY-02 繼電控制實驗箱二　
GSY-03 繼電控制實驗箱三 GSY-04 繼電控制實驗箱四
GSY-05 三相負載　
13 臺 0.18KW 三相電動機， 39 只電流測試插座， 26 只 1.5 級直流電表， 13 只 MF-7 萬用表， 25 套電烙鐵及烙鐵架， 13 套剝線鉗、尖嘴鉗、螺絲刀等工具， 13 套低壓實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等透明創新實驗?zāi)�塊（元件透明創新實驗?zāi)�塊盒內）， 25 張學生凳，雙門立柜 1 個。
5 、用戶自備器材：滑動變阻器、毫伏表。
六、實驗項目

JG-758A 　高級電工實驗裝置透明創新元件模塊配置清單（每臺）
