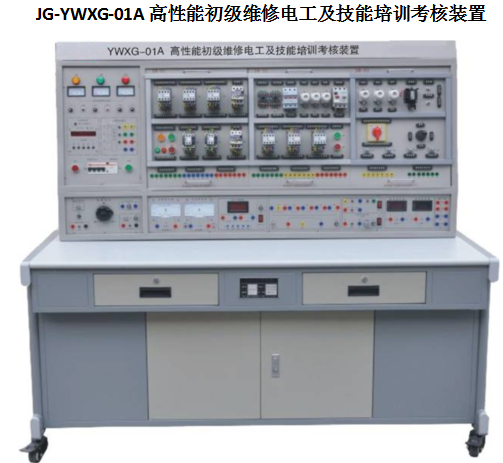

JG -YWXG-01A高性能初級維修電工及技能培訓考核裝置

一、概述
JG-YWXG-01A高性能初級維修電工及技能考核實訓裝置，初級維修電工技能考核的理想設備。
二、設備組成及特點：
　(一) DW01電源、儀器控制屏
　　 控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
　1、主控功能板
　　 (1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
　　 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
　　 (3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實驗技能的考核提供一個統一的標準。
　2、交、直流電源
　　 (1) 勵磁電源：直流220V/0.5A，具有短路保護。
　　 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
　　 (3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
　　 (4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
　3、交、直流儀表
　　 (1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
　　 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
　　 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
　　 (4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
　　 (5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
�。ǘ�）實驗桌
　　 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
　（三）實訓掛箱
　　 掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構插連接線，安全快捷。
　1．DW-01維修電工實訓組件（一）
　　 掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
　2．DW-02維修電工實訓組件（二）
　　 掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
　3．DW-03維修電工實訓組件（三）
　　 掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
　4．DW-00電子線路安裝板： 用于電子線路板調試時的固定
　5．電子線路實訓板（4塊）
　6．三相鼠籠式異步電動機380V/Y
　7．三相鼠籠式異步電動機380V/△
三、技術參數
　　 1. 輸入電壓：三相四線（或三相五線）380V±10% 50Hz
　　 2. 工作環境：溫度范圍為-10～＋40℃ 相對濕度＜85%（25℃）
　　 3. 外形尺寸：1680×800×1600mm
4. 裝置容量：＜1.5KVA
四、實訓項目

六、高性能初級維修電工及技能考核實訓裝置配置表

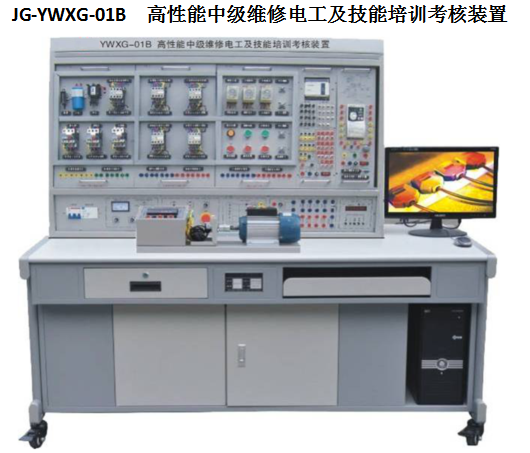

JG -YWXG-01B 高性能中級維修電工及技能培訓考核裝置

一、概述：
　　 JG -YWXG-01B型 高性能中級維修電工及技能培訓考核實訓裝置，中級維修電工技能考核的理想設備。
二、裝置特點：
　 1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
　 2.操作臺只需三相四線的交流電源，即可投入使用；
　 3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
　 4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
　 5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
　 6.通過走線槽進行走線，進行工藝布線訓練。
　 7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
　 1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
　 2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
　 3.裝置容量：＜1.5KVA
　 4.重 量：100Kg
　 5.外形尺寸：1305×805×1630mm3
　 6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能：
（一）DW02 電源控制箱
　　 主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
　 1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
　 2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
　 3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；
　 4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
　 5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
　 6.4只5408二極管，用于能耗制動的整流電路；
　 7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌
　　 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目：

六、實訓組件配置：

PLC實訓模塊（整套）

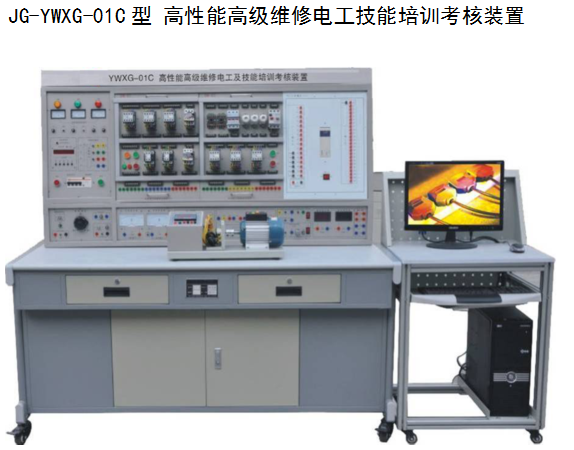

JG-YWXG-01C型 高性能高級維修電工技能培訓考核裝置

一、概述：
　　 JG-YWXG-01C型 高性能高級維修電工及技能培訓考核實訓裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
　 1、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
　 2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
　 3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
　 4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
三、技術性能：
　 1.輸入電壓：三相四線制380V±10% 50Hz
　 2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
　 3.裝置容量：＜1.5KVA
　 4.外形尺寸：157×73×150cm
四、實訓項目：
（一）電氣控制及電機拖動實訓

五、裝置的配備
(一) DW01電源、儀器控制屏
　　 控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
　 (1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
　 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
　 (3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
　2、交、直流電源
　 (1) 勵磁電源：直流220V/0.5A，具有短路保護。
　 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
　 (3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
　 (4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
　3、交、直流儀表
　 (1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
　 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
　 (3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
　 (4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
　 (5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
　 4、整流二極管：IN5408四只
（二）實驗桌
　　 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
1．DW-01維修電工實訓組件（一）
　　 掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。
2．DW-02維修電工實訓組件（二）
　　 掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3．DW-03維修電工實訓組件（三）
　　 掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4．DW-04維修電工實訓組件（五）
　　 掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。
5．DW-05電工技能實訓組件（四）
　　 提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
6．PLC主機掛箱
　　 配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
