PLC可編程控制器綜合實訓裝置（西門子s7-300）

JG-4500X 型 PLC可編程控制器綜合實訓裝置（西門子s7-300）（學生臺/老師桌）

一、控制屏 ( 鐵質雙層亞光密紋噴塑結構 ) 1. 交流電源控制功能板；三相四線 380V 交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，保險絲保護，控制屏的供電由啟停開關控制。 2. 直流電源 : （ 1 ）提供 0 ～ 30V 直流穩壓電源；二、 PLC 主機實驗組件

西門子 S7-300 主機 :CPU314C-2DP ， 24VDC 供電、 48KB 內存、帶 PROFIBUS-DP 主從接口； MMC 存儲卡 64K 字節；集成 24 路數字量輸入 /16 路數字量輸出， 4 路模擬量輸入 /2 路模擬量輸出， 1 路 PT100 ， PID ，計數器， PWM 脈沖輸出，頻率測量，一軸定位等功能；含 MPI 及 PROFIBUS-DP 網絡通信。

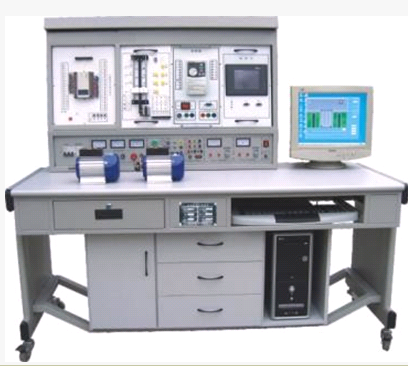

產品參考圖片：

主要功能：JG-4500X 型 PLC可編程控制器綜合實訓裝置（西門子s7-300）（學生臺/老師桌）

三、 PLC 控制實驗掛箱

A. 提供以下實驗?zāi)K和實驗：

1 、 PLC 的基本指令編程練習、自動配料系統模擬實驗、四節傳送帶的模擬控制

2 、十字路口交通燈的模擬控制、裝配流水線的模擬控制

3 、水塔水位的模擬控制、天塔之光的模擬實驗

4 、機械手動作的模擬 / 液體混合裝置控制的模擬

5 、五相步進電機的模擬控制、 LED 數碼顯示控制、噴泉的模擬控制

6 、四層電梯控制系統的模擬

7 、軋鋼機控制系統模擬、郵件分揀系統模擬、運料小車控制模擬、舞臺燈光的模擬

8 、 PLC 連接互聯網交換機模塊

B. 提供以下組態仿真實驗 :

1 、自動配料系統組態實驗

2 、四節傳送帶的組態實驗

3 、十字路口交通燈的組態實驗

4 、裝配流水線的組態實驗

5 、水塔水位的組態實驗

6 、天塔之光的組態實驗

7 、機械手動作的組態實驗

8 、液體混合裝置控制的組態實驗

9 、五相步進電機的組態實驗

10 、 LED 數碼顯示組態實驗

11 、噴泉的模擬控制組態實驗

12 、四層電梯控制系統的組態實驗

13 、軋鋼機控制系統組態實驗

14 、郵件分揀系統組態實驗

15 、運料小車控制組態實驗

16 、舞臺燈光的模擬組態實驗

17 、網絡實驗

四、變頻器實驗掛箱

含西門子 MM440 變頻器（ 0.75KW ） 1 臺、 RS485 通信接口及 BOP 操作面板 1 套。

完成以下實驗 :

（ 1 ）功能參數設置與操作實驗

（ 2 ）三相鼠籠異步電機的變頻開環調速實驗

（ 3 ）基于 PLC 通信方式的變頻器開環調速

（ 4 ）變頻器操作方式實驗

（ 5 ）、外部電位器控制變頻器調速

（ 6 ）、外部電壓控制變頻器調速

（ 7 ）、外部電流控制變頻器調速

（ 8 ）、多段速運轉實驗

（ 9 ）、基于 PLC 的變頻器控制電機正反轉

五、繼電接觸控制實驗掛箱

含交流接觸器（線圈電壓 220V ）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓 220V ）一只，帶燈按鈕（黃、綠、紅各一只）三只，行程開關二只。

A 、可完成以下實物實驗：

（ 1 ）三相異步電動機點動控制和自鎖控制；

（ 2 ）三相異步電動機聯鎖正反轉控制；

（ 3 ）三相異步電動機帶延時正反轉控制；

（ 4 ）三相異步電動機帶限位自動往返控制；

（ 5 ）三相異步電動機 Y/ △換接起動控制；

（ 6 ）基于 PLC 的三相異步電機 Y/ △換接起動控制。

B 、可完成以下電氣仿真實驗

（ 1 ）三相異步電動機點動控制和自鎖控制仿真實驗；

（ 2 ）三相異步電動機聯鎖正反轉控制仿真實驗；

（ 3 ）三相異步電動機帶延時正反轉控制仿真實驗；

（ 4 ）三相異步電動機帶限位自動往返控制仿真實驗；

（ 5 ）三相異步電動機 Y/ △換接起動控制仿真實驗；

（ 6 ）基于 PLC 的三相異步電機 Y/ △換接起動控制仿真實驗。

六、實驗桌

為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有大抽屜（帶鎖），用于放置工具及資料，造型美觀大方。

七、 JG-4500Z 型可編程實驗裝置配置清單 : 單臺配置 :

序號	設 備名稱	規 格型號		單位	數量
一	實驗屏	噴塑鋼結構		臺	1
二	PLC 主機	西門子 S7-300 CPU314C-2DP		臺	1
三	PLC 編程電纜	MPI		條	1
四	實驗桌	鐵質雙層亞光密紋噴塑結構 ，臺面后成型防火板一次成型。		張	1
五	教師椅	五輪轉椅		張	1
六	編程線	西門子 PC/MPI 編程電纜		套	1
七	三相電源供給	高可靠安全手槍插座		組	1
八	直流穩壓電源	可調 0~30V 直流電壓		組	1
九	保護電路	DE47-63 短路漏電保護器		個	1
十	實驗連接線	一次成型彈性手槍插線		套	1
十一	組態軟件	WINCC		套	1
十二	實驗程序（光盤）	西門子 STEP7 V5.3(DEMO) 編程軟件 / 西門子 PLC 實驗程序 / 西門子仿真組態實驗程序		套	1
十三	實驗指導書			套	1
十四	使用手冊			套	1
十五	PLC 網絡接口			個	1
十七	網絡連接器			套	1
十八	三相鼠籠電動機	180W		臺	1
十九	變頻器	MM440 （ 0.75KW ）		臺	1
二十	操作面板	BOP		套	1
二十一	實驗套件	交流接觸器		線圈電壓 220V	個	3
二十二	電氣仿真軟件及實驗程序	熱繼電器		只	1
		電子式時間繼電器	通電延時，工作電壓 220V	只	1
		帶燈按鈕	黃、綠、紅各一只	只	3
		行程開關		只	2
		VisualGraph	套	1
二十三	交換機	16 端口		臺	1
二十四	觸摸屏	昆侖通態 7 寸屏		臺	1

JG-4500X 型網絡型可編程控制器實驗裝置（學生臺）

一、控制屏 ( 鐵質雙層亞光密紋噴塑結構 )

1. 交流電源控制功能板

三相四線 380V 交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，保險絲保護，控制屏的供電由啟停開關控制。

2. 直流電源 :

（ 1 ）提供 0 ～ 30V 直流穩壓電源

二、 PLC 主機實驗組件

西門子 S7-200 PLC 主機、 CPU224 AC/DC/RELAY 主機 集成數字量 I/O （ 14 路數字量輸入 /10 路數字量輸出）， EM223 數字量模塊 (8 路數字量輸入 /8 路數字量輸出 ) ，含 PPI 。
