JGY-740DY 電機與變壓器綜合實驗裝置
電機與變壓器綜合實驗裝置 能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
一、產品特點
1 、綜合性強：即能完成 “ 電機拖動 ” 實驗又能完成單、三相變壓器實驗，還可擴展電氣控制技術實驗。
2 、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。
3 、電機導軌采用不銹鋼制造，底板采用 20mm 厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。
4 、用 “ 校正直流測功機 ” 測原動機輸出功率，完全克服了以往 “ 渦流測功機 ” 死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。
5 、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。
6 、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便于老師對實驗的管理與考核。

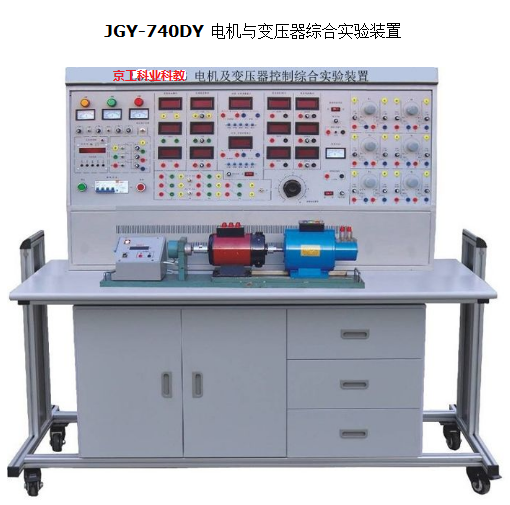

產品電機與變壓器綜合實驗裝置參考圖片：
二、技術性能
1 、輸入電源：三相四線 380V±10% 50Hz
2 、工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ )
3 、裝置容量：＜ 1.5KVA
4 、重 量： 300Kg
5 、外形尺寸： 1600×750×1300 （ mm ）
三、實驗項目：
（一）直流電機實驗
1 、認識實驗
2 、直流發電機
3 、直流并勵電動機
4 、直流電動機啟動：串電阻啟動、降壓啟動
5 、直流電動機改變轉向的方法
6 、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓
（二）單相變壓器實驗
1 、單相變壓器變比 K
2 、單相變壓器空載實驗，測取變壓器空載數據 IO 、 PO 和 UO 。
3 、單相變壓器短路實驗，測取變壓器短路數據 UK 、 IK 和 RK 。
4 、單相變壓器負載實驗，測取變壓器負載數據 UZ = f （ IZ ）。
（三）三相變壓器實驗
1 、三相變壓器繞組極性的測定
2 、三相變壓器聯結組別的測定
（四）異步電動機實驗
1 、三相繞線式異步電動機定子電阻的測試
2 、三相異步電動機空載實驗：測取空載時電壓 U0 ，電流 I0 、三相功率 P0 ，繪制空載特性曲線
3 、三相異步電動機短路實驗：測取短路時電壓 UK ，電流 IK 、功率 PK ，繪制短路特性曲線
4 、三相異步電動機參數的求取
5 、三相異步電動機在各種運行狀態下的機械特性
（五）三相同步電動機實驗
（六）三相線繞式異步電動機實驗
（七）電力拖動控制實驗項目
1 ．閘刀開關正轉控制線路
2 ．接觸器點動正轉控制線路
3 ．具有自鎖的正轉控制線路
4 ．具有過找保護的正轉控制線路
5 ．倒順開關控制正反轉控制線路
6 ．接觸器聯鎖的正反轉控制線路
7 ．按鈕聯鎖的正反轉控制線路
8 ．按鈕接觸器復合聯鎖控制線路
9 ．自動往返行程控制線路
10 ．接觸器控制串聯電阻降壓起動線路
11 ．時間繼電器控制串聯電阻降壓控制線路
12 ．手動 Y/ △ 降壓起動
13 ．接觸器控制 Y/ △ 降壓起動
14 ．時間繼電器控制 Y/ △ 降壓起動
15 ． QX3-13 型 Y/ △ 自動起動控制線路
16 ．半波整流能耗制動控制線路
17 ．全波整流能耗制動控制線路
18 ． C620 車床電氣控制線路
19 ．手動降壓起動
20 ．單相運行反接制動控制線路 21 ．電動葫蘆電氣控制線路
22 ． C6163 車床電氣控制線路
23 ．控制電路聯鎖控制線路
24 ．主電路聯鎖控制線路
25.C6140 普通車床電氣控制線路
26.C650-2 普通車床電氣控制線路
27.M7120 平面磨床電氣控制線路
28.M7130K 平面磨床電氣控制線路
29.M1432A 萬能外圓磨床電氣控制線路
30.X62W 型萬能銑床電氣控制線路
31.Z3050 搖臂鉆床電氣控制線路
32.Z3040B 搖臂鉆床電氣控制線路
33.Z35 搖臂鉆床電氣控制線路
34.T68 臥式鏜床電氣控制線路
35 ．雙速電機手動變速器控制線路
36 ．雙速電機時間繼電器控制強路
37 ．同步電動機的能耗制動控制線路
38 ． . 三相線繞式異步電動機手動控制線路
39 。三相線繞式異步電動機自動起動控制線路
四、裝置的基本配備
（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質面板）
1 、交流電源：提供三相 0 ～ 450V 可調交流電源，同時可得到單相 0 ～ 250V 可調的交流電源（配有一臺三相同軸聯動自耦調壓器，功率 1.5KVA ）�？烧{(diào)交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。
2 、勵磁電源：直流 220V/0.5A ，具有短路保護
3 、電樞電源：直流 0-220V/2A 連續可調電源一路，具有短路保護
4 、連續可調交流電源： 0-240V 連續可調，具有短路保護
5 、可調同步勵磁電機電源： 0-40V/2A 連續可調，具有短路保護
6 、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。
7 、測量儀表
（ 1 ）直流數顯電流表三只：量程 2000mA ， 0.5 級
（ 2 ）直流數顯電壓表三只：量程 300V ， 0.5 級
（ 3 ）交流數顯電流表三只：量程 3A ， 0.5 級
（ 4 ）交流數顯電壓表三只：量程 500V ， 0.5 級
（ 5 ）智能型功率、功率因數表二只：由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。
8 、三相轉換開關二組，單相轉換開關一組
9 、三相可調電阻器（三組 90Ω×2/1.3A ）
10 、三相可調電阻器（三組 900Ω×2/0.41A ）
（二）器材配備
1 、單相變壓器三只，原邊 220V/0.35A ，副邊 55V/1.4A
2 、直流并（他）勵電動機 1 臺
3 、復勵直流電動機 1 臺
4 、校正直流測功機 1 臺
5 、三相同步電動機 1 臺
6 、繞線式交流異步電動機 1 臺
7 、三相異步電動機 1 臺
8 、三相雙速異步電動機 1 臺
9 、電氣控制實驗?zāi)K：
GSY-01 繼電控制實驗箱一； GSY-02 繼電控制實驗箱二；
GSY-03 繼電控制實驗箱三； GSY-04 繼電控制實驗箱四；
GSY-05 繼電控制實驗箱五； GSY-06 繼電控制實驗箱六；
GSY-07 繼電控制實驗箱七； GSY-08 繼電控制實驗箱八；
10 、不銹鋼電機導軌：光碼盤測速系統及數顯轉速表，不銹鋼導軌平整度好、無應力變形、加工精細、同心度與互換性好、電機運行噪音小。
11 、燈箱負載
12 、安全導線：采用高可靠護套結構手*插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。
（三）實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。
|
