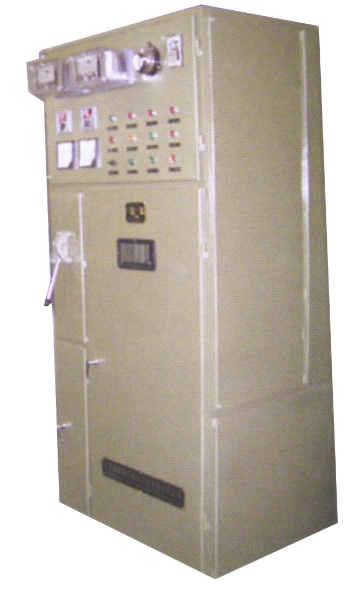

JG-GC15 高壓配電操作實訓室設備
1.1 產品概述：
該設備采用高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器、繼電保護系統等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
1.2 技術參數：
外形尺寸： 800×1660×2200mm
工作環境：溫度 0 ℃ ～ 50 ℃
相對濕度 35 ～ 85% 海拔＜ 4000m
2
2.1
1.3 產品基本配置：
序號 |
設備名稱 |
設備型號 |
設備規格 |
單位 |
數量 |
備注 |
1 |
高壓配電開關柜 |
jg -GC15 |
800×1660×2200mm |
套 |
1 |
|
2 |
配套接線銅排 |
|
|
套 |
1 |
|
3 |
配套易損器材 |
|
|
套 |
1 |
|
4 |
工程材料 |
|
|
套 |
1 |
|
5 |
實訓指導書 |
|
|
套 |
1 |
|
1.4 實訓項目：
1、高壓器件的認知實訓
2、高壓一次回路圖的測制實訓
3、高壓二次回路圖的測制實訓
4、高壓配電電纜連接實訓
5、真空斷路器的檢查與試驗實訓
|
