JG-KJ230B 機電一體化生產物流實訓系統
主要功能： JG-KJ230B 機電一體化生產物流實訓系統
機電綜合物流實訓系統模型教學裝置是一個模擬電子或輕工產品在實際生產中的分類、包裝和存儲過程的仿真模型。全套流水線分為六站，第一站為自動供箱線；第二站為自動供料線；第三站為自動裝箱線；第四站為自動檢測線；第五站為自動封箱線；第六站為自動倉儲線。它使用了PLC、傳感器、位置控制、步進控制、電氣傳動、氣動控制等技術，具有獨立運行和整體運行的功能，是典型的機電一體化教學設備。適用于各類學校機機電專業的教學演示、教學實驗、實習培訓和課程設計，可以培養學生對PLC控制系統硬件和軟件的設計與調試能力；分析和解決系統調試運行過程中出現的各種實際問題的能力。
機電一體化生產物流實訓系統采用架式結構，每站分別由被控對象部分、信號轉接部分、操作面板部分和控制裝置部分組成。適應教學特點，分
站使用和組合使用靈活方便。
一、 技術參數
1. 電源：AC220V±10%（帶保護地三芯插座）。
2. 氣源壓力：0.6~0.8Mpa潔凈壓縮空氣。
3. 各站均設有手動操作功能。
4. 各站均設有緊急停止功能。
5. 外形尺寸：
1) 第一站：800×500×1500
2) 第二站：800×500×1100
3) 第三站：800×500×1500
4) 第四站：800×500×1100
5) 第五站：800×500×1300
6) 第六站：800×500×1500
二、 裝置簡介

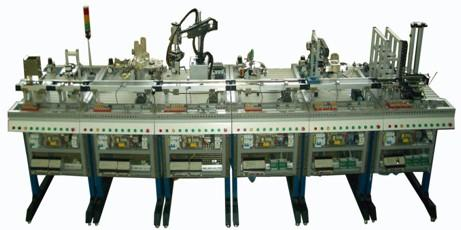

整套裝置自左向右由輸送帶貫穿始終，構成自動流水線，結構如圖所示。
三、系統組成
1. 第一站：包裝盒上線段
2. 第二站：包裝件分選輸送段
3. 第三站：裝盒段
4. 第四站：檢驗段
5. 第五站：加蓋封裝段
6. 第六站：倉儲段
四、 實驗內容
1. 連續型生產流水線的組成及結構原理。
2. 皮帶式、鏈條式輸送機的結構及工作原理。
3. 電機及拖動原理。
4. 傳感器（磁感應式、光反射式、接近式、色敏感式、霍爾式、光電式）的測試與使用
5. 旋轉編碼器的原理及應用。
6. 氣動元器件在工業自動化中的應用。
7. 氣源裝置—過濾器減壓閥的使用。
8. 電氣轉換裝置—電磁閥的使用。
9. 氣動執行裝置—滑臺氣缸的使用。
10. 氣動執行裝置—旋轉氣缸的使用。
11. 步進電機的原理及使用方法。
12. 工業自動控制系統的組成及結構原理。
13. 可編程控制器（PLC）的原理及結構。
14. PLC的編程訓練及應用。
15. PLC的調試及運行。
16. 自動控制系統的調試及運行。
17. *PLC網絡系統的組成及結構原理。
18. *PLC網絡系統的調試及運行。
19. 機電一體化設備的使用及維護。
*為選定該功能設備的內容
|
