JG-GF05 風光互補發電系統實訓裝置

風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。

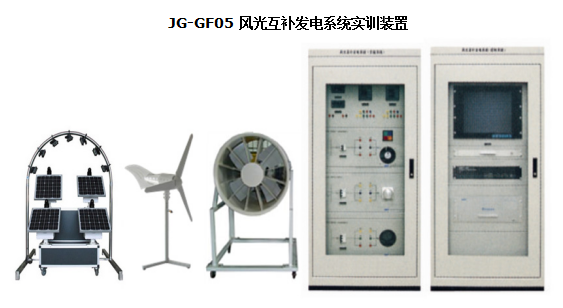

產品參考圖片：

主要功能：JG-GF05 風光互補發電系統實訓裝置

風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、系統構成：
1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術，系統實現了精確的功率分配，并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正后可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正后可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路后，斷路器關斷，減小負載后可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由于自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高于保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此后當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當?shù)陀诨謴?fù)電壓（2.2V/單節）后浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。

輸入電源：AC380V±10% 50Hz （三相五線制）和AC380V±10%（單相三線）輸入功率：＜2KW
4、1、充電單元
工作電壓：12VDC ?
風力發電機功率：400W ，峰值功率：600W ?
充電方式：PWM脈寬調制 ?
充電最大電流 35A ?
過放保護電壓 11V ?
過放恢復電壓 12.6V ?
輸出保護電壓 16V ?
卸載開始電壓（出廠值）15.5V ?
卸載開始電流（出廠值） 15A ?
保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。 ?
模擬風洞電壓：380VAC 三相五線 ?
模擬風洞功率：2.2KW ?
風量：28600，風壓：320pa ?
光能
光伏模塊功率：?jiǎn)尉?5Wp 4組，采用拱形形狀，上面有6組模擬太陽燈，實現晨日、晌午、午日、下午、傍晚等日光模擬。 ?
光伏模塊輸出工作電壓：17.5VDC ?
光伏模塊工作電流：4.86A ?
模擬光源模塊：2000W ?
4、2、電力蓄能單元（機內）
蓄電池類型：免維護膠體蓄電池 ?
蓄電池組容量:12V/100Ah ?
蓄電池?cái)?shù)量： 2個 ?
4、3、DC-AC逆變單元(機內）
離網模塊
直流輸入電壓：10.8～16VDC ?
額定蔬出功率：1000W 由客戶選擇 ?
輸出電壓：110/220VAC，（帶市電切換功能） ?
頻率范圍：50Hz ?
輸出波形：純正弦波 ?
工作效率：90% ?
功率因數： ? >0.9
波形失 ? 真率≤5%
工作環境：溫度-20 ℃ ～50 ℃ ?
相對濕度：﹤90﹪（25 ℃ ） ?
保護功能：極性反接、短路、過熱、超載保護 ?
所發電能可實現與家用電器產品無縫連接，保護功能齊全，電器包含（液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品） ?
4、4、并網模塊
4、4、1. 6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
4、4、2.寬電壓輸入（15-62VDC）
DC電壓輸入：180-450VDC ?
4、4、3.二級功率變壓轉換
高頻雙向并網，單向并網功能 ?
高頻直接調制，AC半波合成 ?
雙向并網方式：直接負載消耗，逆向傳輸AC電流 ?
單向并網方式：直接負載消耗，禁止逆向傳輸AC電流 ?
4、4、4. 多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
頻率范圍：45Hz~63Hz ?
直接連接到太陽能電池板（不需要連接電池） ?
4、4、5. 采用了精確的動態壓差型MPPT功能、APL功能，自動把太陽能板的功率調整到最大輸出，只需將太陽能板直接連接到并網逆變器上，無需再連接電池。
壓差型MPPT：精確度為0.1V ?
功率鎖定：10W（AC交流輸出） ?
4、4、6. 交流電0角相高精度自動檢測
交流電的0角相經隔離放大后輸入到MCU進行高精度檢測分析，相移率只有<1%，從而實現了高精度同相調制交流電并合輸出功能。
交流相移： ? <1%
過零保護：0.2VAC ?
交流切換：50Hz/60Hz ?
4、4、7. 同步高頻調制
在并網的過程中，通常是采用同角相并網（即兩交流電的相位差完全等于0時，用開關將兩交流電并合）而本產品是先將交流電整流為100Hz的半周波交流電，再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生并合，實現高頻調制。
調制合成：半波全橋調制合成（100Hz/120Hz） ?
合成方式：MOSFET全橋 ?
高頻頻率：50KHz ?
4、4、8. 輸出純正正弦波
采用SPWM直接產生純正正弦波輸出。 ?
輸出波形：采用互補PWM推挽，純正正弦波 ?
生成方式：增強型高速SPWM ?
4、4、9. 太陽光度自動感知功能
新的光度感知運算技術，太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出，采用了先進的中央處理器運算出其不同的光照度，可直接在LCD上顯示出來，可以直觀的看到太陽光感的強度單位，使用更為方便。
光度取樣：功率點取樣。 ?
高精度AD取樣：積分AD取樣方式 ?
4、4、10. 功率自動鎖定（APL）
在不同的電流強度的波動下，就要用到了MPPT功能，當MPPT功能調整到了最大功率點時，本產品自動把功率鎖定在最大的功率點上，使輸出的功率更為穩定。
功率鎖定：MPPT的最大取點值 ?
自動適應不同的負載功率因數 ?
適應于任何的功率負載。 ?
恒流，恒功率 ?
4、4、11. 電網有故障時自動關閉輸出
當市電電網停電或電網有故障時，逆變器會自動關閉輸出。 ?
4、4、12. 電流限制保護
恒定的輸出功率，而不會出現超載，過流現象。 ?
4、4、13. 最大功率點追蹤（MPPT）
電流強度，電壓不停的變化下，如果沒有功率點追蹤的話就會出現很多問題，以前一般是采用一個太陽能控制器，本產品采用了高精度的MPPT運算功率，自動而實時的把太陽能板的輸出功率調整在最大的輸出點上，從而實現了穩定的輸出目的。

4、5、控制單元
400W/12V 高性能風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出） ?
轉速傳感器：0-9999rmp/s 風力發電機轉速檢測顯示 ?
溫度傳感器：-10 ℃ ～100 ℃ （室外） ?
4、6、控制柜外形尺寸：740×655×1760（mm）
4、7、太陽能電池板外形尺寸：536×477×25（mm）×4塊
4、8、風機及發電機組柜外形尺寸：600×600×740（mm）
4、9、工作環境：溫度－5 ℃ -40 ℃ 濕度：85% 25 ℃ 海拔：4000m
實驗實訓內容
1、太陽能發電設備、風能發電設備的認識實驗；
2、太陽能控制部分實驗（包括：太陽能電池原理、太陽能光伏能量轉換、環境對光伏轉換影響、太陽能光伏系統直接負載、光伏控制型太陽能系統發電、光伏型控制器工作原理、光伏型控制器充放電保護、太陽能系統路燈控制、蓄電池充放電特性及過壓欠壓保護、具備對蓄電池的智能化管理和充電溫度補償和充電溫度補償?shù)龋��?
3、風力發電部分實驗（包括：限速機械保護系統原理、限速電控保護系統原理、風與光互補最大功率點跟蹤控制、風機過功率保護、不同轉速下風力發電曲線、風向檢測、獨立風機系統、蓄電池充放電及過壓欠壓保護等）；
4、并網部分實驗（包括：MPPT（最大功率跟蹤點）跟蹤、孤島保護、通訊控制并/脫網、電網擾動、發電功率測量、并網原理等）；
5、逆變器部分實驗（包括：逆變?cè)�理、逆變過載保護、逆變器與市電互補、逆變器欠過壓保護等），系統整體實驗（包括：風力發電與太陽發電相關測量技術、風力發電與太陽能發電相關控制技術、風力發電與太陽能發相關變流技術、太陽能發電基礎理論原理性、太陽能發電系統設計、風力發電基礎理論與應用技術仿真、分布式風力發電與太陽能發電互補供電系統控制技術仿真、并網逆變器系統穩定性仿真、太陽能發電系統用逆變器調和設計仿真等）；
6、PLC編程實驗，變頻器控制 異步電機實驗等實驗內容。
