JGLY-71 生活供水管路安裝實訓裝置

智能樓宇實訓設備都不僅適用于學生進行器材認識和安裝、系統軟硬件操作、系統方案設計、線路聯接、設備調試和故障排除等技能的實訓操練；也適用于教師進行實驗和實訓的教學演示、故障設置、學生考核及相應的成績?cè)u(píng)定等。所以能較好地滿足教學的實用性、方便性和可操作性。
智能樓宇實訓設備的所有設備和器材均為現實工程中使用的主產品，不僅具有典型性，并具有較大的市場占有率，一般是樓宇工程中比較常用及典型的器材或是同國家各考證鑒定所的考證設備相一致的器材，品牌一般為國內知名或國外品牌，且全部符合有關國家標準。產品的設計與施工現場貼近，能夠全面體現樓宇工程施工中的設計、安裝、連接、設置、調試、維修等的全部過程。能體現職業教育的特點，表現系統的應用效果，構建教、學、用一體化的環境。所以具有較強真實性和現場感。

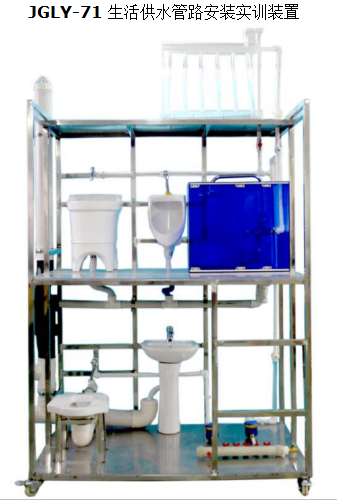

產品參考圖片：

主要功能：JGLY-71 生活供水管路安裝實訓裝置

一、實訓設備主要配置
辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按 6 戶計），一層立管 6 根，至二層立管 5 根，二層布水管以上為四根 , 一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈��?yáng)能管，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
二、實訓設備實訓功能

1 、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2 、設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。
3 、關鍵部位采用透明管路，能看清管路中水流的走向。
4 、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5 、所有潔具和給排水設備都能真實演示。
三、實訓設備技術指標

外形尺寸： 1500 × 1000 × 2400mm
框架材料：304不銹鋼
地板材料：鋼化玻璃
進水要求： 0.05MPa ～ 0.75MPa
安全保護：具有漏電自動保護裝置和接地保護
