JG-R03 繪圖桌
一 . 概述
工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。
繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。
其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。
繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用 2 號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。

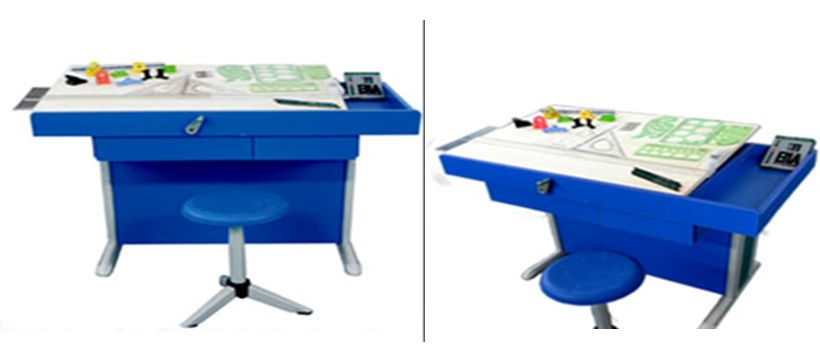

產品參考圖片：
設備說明： JG-R03 繪圖桌
一 . 概述
工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。
繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。
其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。
繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用 2 號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。

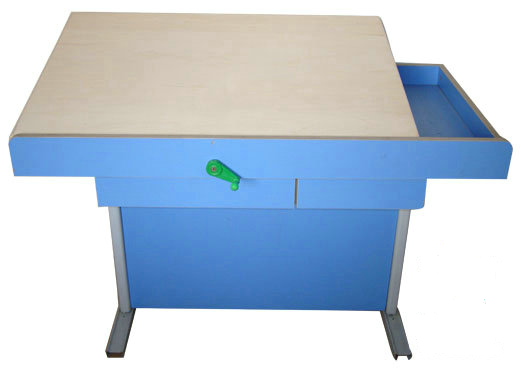

工程制圖學生桌

主要參數：
1 、 繪圖板：
規格： 900mm （長） ×600mm （寬） ×20mm （厚）；
材質：板面為雙面三層椴木膠合板；
板面內框架為十字龍骨。
2 、 繪圖桌：
規格： 1100mm （長） ×620mm （寬） ×730mm （高）；：
鋼木結構，桌體材料選用 16mm 厚優質雙貼面三聚胺板，桌體板截面選用優質 PVC 膠封；
臺面下有兩個抽屜，可放置文具、資料等；

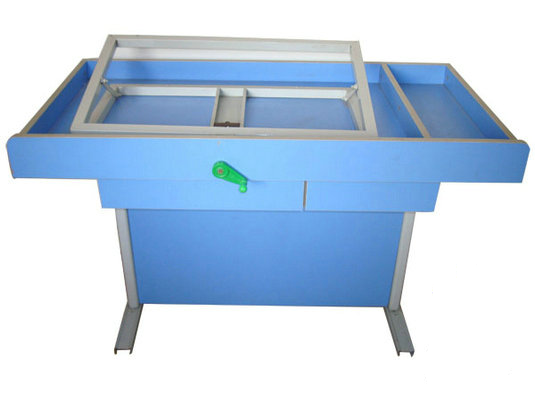

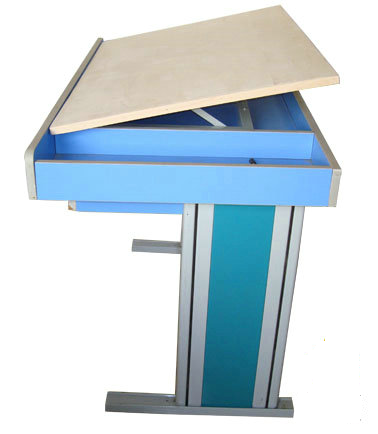

面板下面有升降架，規格為 685mm×485mm ，材質合金，厚度 1mm ，面板傾角具有 0-45° 范圍可調；
桌體下部左右兩邊為 1.2mm 厚度的鋼質支撐架連接。
3 、鋼架結構繪圖凳：
塑鋼升降凳， PVC 座面，鋼管身，管身鋼材厚度 1mm ，烤漆處理；
凳面厚 6mm ，底座三錐形設計；
整體高度 45cm 。
工程制圖桌配置清單
序號 |
項目 |
設備及器件配置 |
數量 |
1 |
教師桌（含凳） |
153*90*80cm |
張 |
2 |
教師用設備 |
1、120cm丁字尺 |
根 |
2、120×90cm零號繪圖板 |
張 |
3、精密繪圖儀器（12件） |
套 |
4、高亮度書寫投影儀 |
套 |
5、投影薄膜 |
盒 |
6、銀幕 |
張 |
7、制圖基本技能掛圖（16張） |
套 |
8、活動轉椅 |
個 |
9、工程制圖模型（38件） |
套 |
10、 25cm曲線板 |
個 |
11、 30cm多用斜邊三角板 |
個 |
12、 美工刀 |
個 |
13、 三棱比例尺 |
個 |
14、 多功能模板 |
個 |
15、 大圓弧 |
個 |
16、不銹鋼多用擦圖片 |
個 |
17、畫圓模板 |
個 |
18、繪圖鉛筆（5支） |
只 |
19、81A繪圖筆 |
只 |
3 |
學生桌（含凳） |
110*62*73cm |
張 |
4 |
學生用設備 |
1、 90cm丁字尺 |
根 |
2、 90×60cm一號繪圖板 |
張 |
3、 精密繪圖儀器（5件） |
套 |
4、 25cm曲線板 |
個 |
5、 30cm多用斜邊三角板 |
個 |
6、 美工刀 |
把 |
7、 三棱比例尺 |
根 |
8、 多功能模板 |
個 |
9、 大圓弧 |
個 |
10、不銹鋼多用擦圖片 |
個 |
11、畫圓模板 |
個 |
12、繪圖鉛筆（5支） |
只 |
13、81A繪圖筆 |
只 |
|
