JG-ZC01 漸開線齒輪參數測定實驗箱

簡介：主要技術參數
（l）、齒輪模數：m=5 齒數：z=16～24；
（2）、變位系數：-0.4～0.4；
（3）、齒輪加工精度：8-8-7GK和8-8-7EJ；

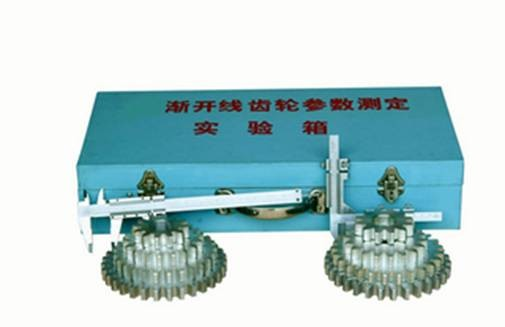

產品參考圖片：

主要功能：JG-ZC01 漸開線齒輪參數測定實驗箱

主要技術參數
（l）、齒輪模數：m=5 齒數：z=16～24；
（2）、變位系數：-0.4～0.4；
（3）、齒輪加工精度：8-8-7GK和8-8-7EJ；
（4）、齒輪用鋁合金按新公差標準精心加工制作；
（5）、配套量具：0～150mm游標卡尺一把，0～16mm齒厚游標卡尺一把。
（6）、外箱尺寸：480×240×85mm
（7）、重量：10kg
主要功能及特點
（1）、能測定齒輪各部分幾何尺寸和參數的關系。
（2）、通過8個齒輪組合可得到：標準齒輪傳動、零傳動、正傳動(正變位傳動)和負傳動(負變位傳動)等實驗數據。
