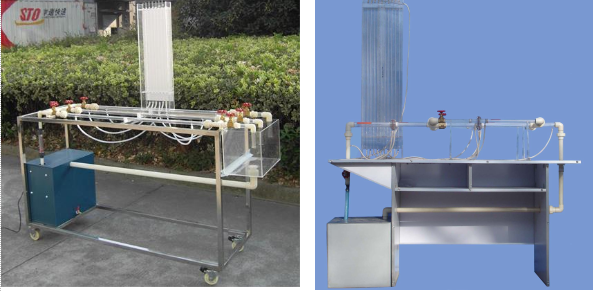

JGLCB—17管路串并聯實驗臺

一、 功能：

測定管路阻抗，驗證串聯管路水頭損失和并聯管路流量的分配規律。

二、 配置：

蓄水箱（工程塑料厚4mm、容積約0.036立方米）、水泵（型號AP4550、產地：廣東振華電器有限公司）、試驗管道（有機玻璃厚3mm、D1=25mm、D2=14mm）、孔板流量計（有機玻璃內徑25/12.5mm、14/7mm）、實驗閥門、壓差板、循環管道（工程塑料厚3mm）、實驗桌等組成。

三、 技術參數：

流量： 2650L/h 揚程：3 m 壓差：±600㎜

電源：單相/220V 功率：75W

外形尺寸：1600×600×1800（㎜）

重量：40㎏

工作環境：常溫

JGL－408 管路串并聯綜合實驗臺

外形尺寸：1600×600×2500（mm）

主要用途：測量驗證管路在串聯或并聯時呈現的的阻抗及流體的流量及壓力分配規律。

主要配置：串聯管路、并聯管路、低噪音無銹蝕潛水泵、塑料制供水箱、孔板流量計、轉子流量計、調節閥門、測壓管、測壓板、移動式不銹鋼實驗臺。

	系列流體力學教學實驗設備
1畢托管測流速及流量實驗臺	2變底坡活動小水槽	3變底坡循環水槽
4伯努利方程儀	5達西滲流實驗臺	6動量定律實驗臺
7多功能附面層實驗臺	8各種邊界條件流動演示儀	9管路串并聯實驗臺
10虹吸演示儀	11靜力學實驗裝置	12靜壓傳遞演示儀
13局部阻力系數測定實驗臺	14空化機理實驗儀	15空氣動力學多功能實驗臺
16孔口管嘴實驗儀	17雷諾和伯努利方程綜合實驗臺	18雷諾和文丘里綜合實驗臺
19雷諾實驗儀	20離心泵特性曲線測定實驗臺	21離心泵綜合實驗臺
22離心風機性能實驗臺	23流量檢測及控制系統實驗臺	24流體力學多功能實驗臺
25流體力學綜合實驗臺	26流體阻力綜合實驗臺	27能量方程儀
28平面靜水總壓力實驗臺	29雙變坡水槽	30水擊演示實驗臺
31水靜壓強儀	32危急保安器實驗臺	33溫度、濕度、壓力、流量測量
34文丘里流量計校正儀	35動量儀	36旋渦儀
37煙氣流線儀煙風洞	38沿程阻力系數測定實驗臺	39液體流線儀[油槽流線儀]
40軸流式風機風室性能實驗臺	41自循環明渠水力學多功能實驗儀	42自循環文丘里實驗儀
