JG-MNQ04 塔式起重機模擬器

JG-MNQ04 塔式起重機模擬器是我公司根據特種設備作業人員考核標準（DL/T 5250-2010）開發而成的新產品。該系統配置IC卡考核管理系統對培訓學員進行教學考核，駕駛座艙進行了大量技術創新和改進，并配置了新的“塔吊模擬軟件”專業版，該系統模擬塔式起重機實際作業、課題豐富，同時配合教師管理系統可以實現橋門式起重機、汽車起重機、叉車等特種設備仿真模擬培訓信息的共享、存儲，為機械工程專業教學設備。

1）系統配備IC卡讀寫裝置裝置，可實現自主錄入學員身份信息并記錄儲存，如姓名、學籍號、班級、組別、身份ID信息，通過聯機傳輸至教師管理平臺進行存儲、調閱、打印。
2）軟件管理系統記錄學員培訓或考核的成績功能，配備彩色打印機，即時進行聯網成績打印。
3）實現橋門式起重機、汽車式起重機、叉車、塔式起重機等不同設備學員信息匯總。
4）教師可自主設定訓練或考核評分標準，并對受訓者進行文字、語音等安全提示。
5）多視景功能設置多個操作視角，如：大車左右視角、吊鉤前后視角、外部視角、駕駛室視角、小車垂直視角等；
6）系統建�？勺孕性O(shè)置多個塔吊進行集群作業，提高學員實際作業安全操作意識。
7）操作視角可通過操縱臺上的視景搖桿，進行360度全視景查看。
8）軟件中可對課題進行參數設置，如訓練時間、考核標準、塔吊數量、貨物提升高度等參數。
9）系統界面顯示機器儀表參數，如風速、旋轉角度、起吊重量、小車位置等實時參數。
10）配置學員考核系統，實現類似”駕校一卡通”理論考核功能。
11）交互界面：在菜單操作界面中，配備關于如何操作本設備的文字幫助功能，便于幫助初學者學習如何使用本設備。
12）數據存儲功能：將受訓者的各種培訓信息、考核成績聯機存儲到教師端控制系統中。（需配合教師管理平臺使用）
13）信息化管理功能：對各種培訓信息、考核成績進行匯總、分析、查詢。
14）根據國家建筑機械考核大綱設計軟件，其中軟件具有訓練課題、考核課題、理論考核等科目，對操作學員等進行培訓考核、鑒定。
一、塔式起重機模擬教學儀硬件：

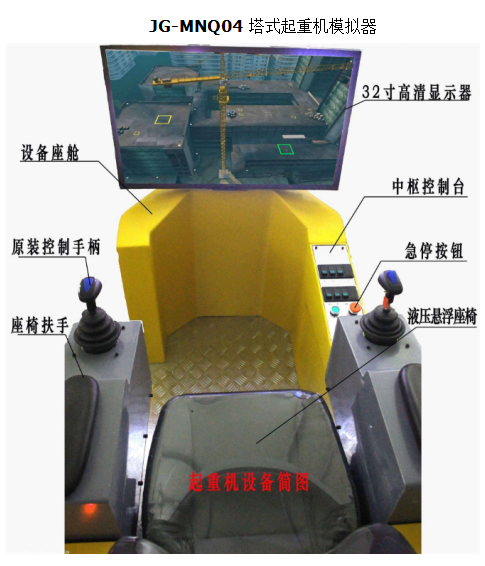

該設備硬件由懸浮式座椅、駕駛座艙、底座平臺、PC系統，視景顯示器，五級變速原裝塔吊控制主令，急停按鈕，IC卡讀寫裝置、360視角調整搖桿、數據采集卡、中樞控制臺及各種功能控制按鈕組件等組成。設備采用與真實塔吊相同的操作部件，逼真的操作手感，使得其操作功能、操作感覺與真機完全吻合；

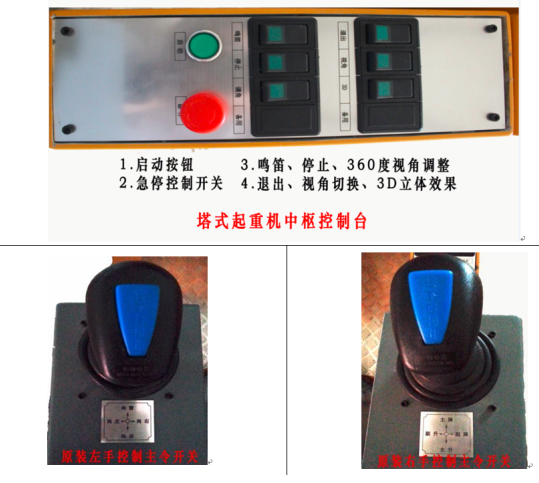

塔吊主令控制手柄，采用原裝主令控制手柄，1-5檔調速、制動、聯動、分動和規范化、形象操作控制與真機操控完全相同。
回轉制動開關：采用原裝回轉制動開關，實現緊急狀態下進行塔吊回轉鎖定。
中樞控制臺：該組合控制按鈕包括：3D立體切換按鈕、視角切換按鈕、一鍵開關機功能、退出控制按鈕等，配合軟件設計以此實現各種強大的操作功能。

視角調整： 可實現360度視角查看，真實再現工地視景，方便學員進行操作訓練。
IC卡讀寫裝置：讀取或?qū)懭雽W(xué)員各種身份信息，并配合教師端管理系統將學員身份信息、班級、組別\、操作信息、考核成績等數據存儲到服務器，進行成績匯總打印。
二、軟件部分
該模擬器配備新款塔吊模擬軟件V8.5專業版，包含理論學習、操作訓練、實訓考核、理論考核等仿真課題：
1. 登陸模塊
通過IC卡讀寫裝置將受訓者身份信息錄入系統中，完善培訓及考核過程中的信息管理。
2. 訓練模塊
定點吊放：吊起水箱，按照箭頭所指示的方向依次放入各個目標點。
繞定位桿/擊落木塊:從A點起吊水箱，按照箭頭所指示的方向，依次通過各個框架，并擊落木塊，最終到達B點。
起吊貨物訓練:依次起吊場地中綠色方框所指示的7個貨物，并放入相應綠色指示框內。
安裝標準節：詳細學習塔吊標準節的安裝流程及安全注意事項。
3. 考核模塊
定點停放考核：從A點起吊水箱，放入B點，再放入C點。從C點起吊水箱放入B點，再放入A點。最后直接從A點起吊放入C點。
繞桿運動/擊落木塊:從A點起吊水箱，按照箭頭所指示的方向，通過標桿圍城的區域。到達B點后，按照箭頭指示的方向，依次擊落5個木塊，并最終放回到A點。
指揮信號考核:考題隨機抽選5個指揮信號，根據圖片及描述在A、B、C、D四個選項中選出一個正確答案。
4. 理論學習
1）、理論文檔：包含設備安全、操作、保養等方面的理論文檔資料，豐富詳盡的圖片及文字說明徹底解決了培訓學校在教學中的理論知識缺乏等缺陷！
2）、教學錄像：利用該功能，可以播放68盤工程機械操作的各種安全、保養、操作知識等教學錄像，為學員提供實用、規范的實際真機操作演練！
3）、理論考核：通過IC卡讀寫裝置，可實現幻燈片課件教學、視頻教學，機械構造認知等理論學習內容。教師可自行添加、刪減。
5. 通過紅藍眼鏡實現真正的3D視覺效果。
軟件實現了與3D電影一樣的紅藍眼鏡視覺效果功能，通過佩戴專業的紅藍眼鏡來進行模擬機操作，提高了學員的學習興趣及操作效果。
6. 即時評判系統
學員操作完軟件中每個課題后，系統都會根據其完成時間、剩余分數進行評判該學員操作是否合格，并通過局域網傳輸?shù)浇處煻酥斜４婊虼蛴　?
7. 信息提醒
得分/培訓時間 錯誤提醒
身份信息/功能按鈕狀態 課題幫助提醒
操作幫助 訓練幫助
8. 視角模塊
軟件設置多個視角，便于受訓者通過不同的視角觀察機器的動作，有利于受訓者操作技能的提高。如：起重臂左右視角、小車前后、第三者視角、駕駛室等；同時還具有通過視角搖桿進行360度視角調整。
9. 儀表顯示
參數顯示窗口，可觀察機器的各項參數變化，如：貨物提升高度，小車相對位置、風速等.
10. 針對學校的個性化設計
塔式起重機模擬器啟動后會顯示學校名稱例如“XXX職業技術學院 歡迎您”字樣！
