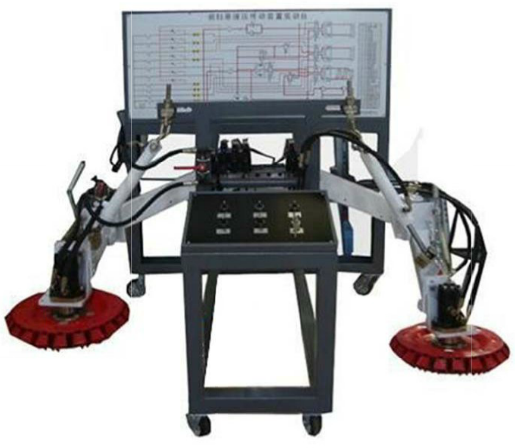

JG-5201 掃路車綜合實訓系統 （可選擇其他專項系統）

一．產品簡介
掃路車綜合實訓系統以掃路車的掃地控制系統材料為基礎，系統可運行，進行掃地機操作、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示系統結構與原理及工作過程。適用于各類型院校及培訓機構對工程機械掃地機機構理論和維修實訓的實訓教學需要。
二．主要用途
1．適用于各類型院校及培訓機構對工程機械掃地機系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對工程機械掃地機系統模塊各單元教學需要。
3．適用于模塊化教學模式的教學需要。
4．適用于工程機械職業技能鑒定考核的需要。
5．適用于系統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
掃路車綜合實訓系統包括液壓控制系統、電路控制系統、系統運行所有相關的原機附件、操縱開關組件、故障設置和排除系統、原機電路原理圖板及檢測端子、電源裝置、面板柜、可移動臺架、臺架電源總開關、實訓指導書及臺架操作說明書。
四．功能特點
1．系統正常真實運行操作。
2．檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有不褪色的彩色電路圖；學員可直觀對照電路圖和原機系統實物，認知和分析各控制系統的工作原理。
3．檢測操作臺面板上安裝有檢測端子，可直接在面板上進行電氣控制系統的檢測實訓。
4．可實現系統保養與維護操作。
5．設可實現系統拆裝和工況演示。
6．故障模擬系統可模擬實際運行工況，設置多種系統常見故障。
7．檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．外形與顏色
設備外形： 1740×850×1700mm(長×寬×高)
設備顏色： 7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二只萬向帶鎖止功能腳輪
2.2后二只萬向腳輪
2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：200mm×50mm(直徑×寬度)
2.5腳輪支撐：2.0T
七．技術指標
1.工作溫度：-40℃～+50℃
2．主機：原車裝置
3．電源：原車裝置
4．驅動電機：38V/3KW
