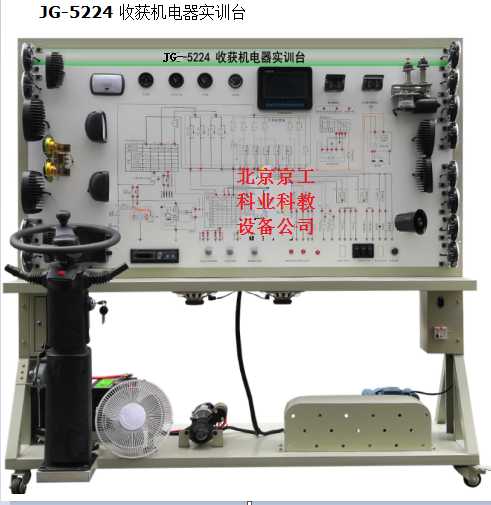

JG-5224 收獲機電器實訓臺
目標：
收獲機電器實訓臺以4LZ-8B1收割機整車電器實物為基礎，能夠充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統的組成結構和工作過程。能夠滿足收獲機培訓期間對整車電器理論和維修實訓的教學需要。
功能
1. 真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源后，操縱示教板上的各種電器開關、按鈕、儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統和充電系統等電器各系統，能夠真實演示其工作過程。
2.設備面板要耐創擊、耐污染、防火、防潮，表面要求噴涂底漆處理；面板上需要打印有不褪色的彩色電路圖。
3.面板上安裝檢測端子，能夠直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4. 技術規格
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：室溫
三相異步電動機
外形:1740*650*1700mm
5. 基本配置
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
2 |
點火開關 |
原車 |
個 |
1 |
3 |
組合儀表 |
原車 |
套 |
1 |
4 |
組合開關 |
原車 |
套 |
1 |
5 |
左右前大燈總成 |
原車 |
套 |
1 |
6 |
左右前霧燈 |
原車 |
套 |
1 |
7 |
左右轉向燈 |
原車 |
套 |
1 |
8 |
左右轉向邊燈 |
原車 |
套 |
1 |
9 |
左右組合尾燈 |
原車 |
套 |
1 |
10 |
燈光開關 |
原車 |
套 |
1 |
11 |
剎車燈開關 |
原車 |
套 |
1 |
12 |
倒車燈開關 |
原車 |
套 |
1 |
13 |
危險燈開關 |
原車 |
套 |
1 |
14 |
線束 |
/ |
套 |
1 |
15 |
雨刮總成 |
原車 |
套 |
1 |
16 |
雨刮控制繼電器 |
原車 |
個 |
1 |
17 |
喇叭 |
原車 |
個 |
2 |
18 |
喇叭繼電器 |
原車 |
個 |
1 |
19 |
起動機總成 |
原車 |
臺 |
1 |
20 |
發電機總成 |
原車 |
臺 |
1 |
21 |
三相異步電動機 |
/ |
臺 |
1 |
22 |
蓄電池 |
/ |
臺 |
1 |
23 |
保險絲盒 |
/ |
個 |
1 |
24 |
電源總開關 |
50A |
個 |
1 |
26 |
故障模擬與排除裝置 |
/ |
套 |
1 |
27 |
教師手冊 |
/ |
套 |
1 |
28 |
合格證與保修卡 |
/ |
套 |
1 |
29 |
影像系統 |
原車 |
套 |
1 |
30 |
音響系統 |
原車 |
套 |
1 |
31 |
電子風扇 |
原車 |
套 |
1 |
|
