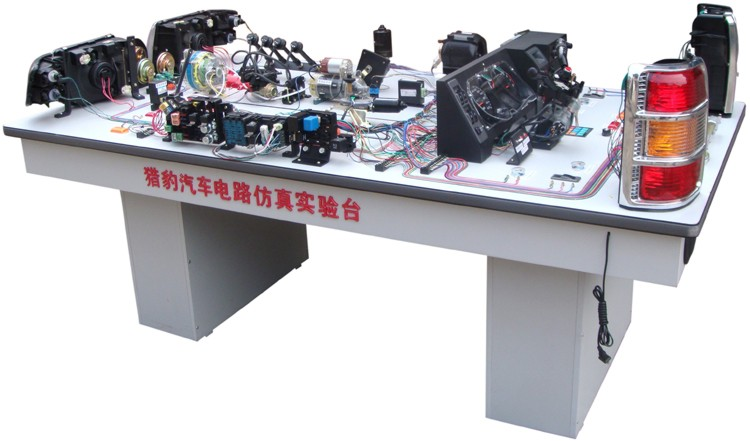

JG-6470 獵豹汽車電路仿真實驗臺

汽車仿真電路實習臺 按照標準汽車電氣線路設計而成，外型美觀，操作方便，透明直觀。全車電線束、儀表盤、各種開關、前后燈光分電器、點火線圈、調節器、繼電器、中央線路板，中央控制器、節氣門組件，均用實物裝成，各缸點火清楚可見，各缸噴油燈光顯示、轉速可快慢調節，自動充電，電噴、ABS各傳感器和執行器均可用萬用表測試電壓或電流信號，（其中電噴實驗臺可用試管測量噴油量大�。�。教師在實驗臺上任何部件制造故障由學生自行排除,拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝達到實習目的，汽車仿真電氣電路實習臺并配有相關拆裝工具。

根據當今全國各地汽車專業學校老師的要求，我公司不斷推出一系列汽車電器電路安裝和故障排除的學習實驗臺，此臺能使學生在教師內按仿真效果進行實習，經實習后，可以鞏固所學系統的認識，更重要是培養學生的動手能力，從而達到理論和實踐，從知識向能力的轉化，本產品是學校提高教學質量和提高學生實踐操作能力的重要教學設備。
獵豹CJY6470越野車是在CJY6421越野車4G64S4化油器發動機的基礎上換裝4G64S4MPI閉環控制多點電噴發動機和三元催化器而成的變形產品，其排放滿足國家汽車排放標準GB1476-1999的要求，并達到歐洲II號排放標準（96169/EC）要求，是CJY6421車的換代產品，具有良好的使用性能和乘座舒適性�？蓮V泛用于軍隊指揮員的乘用車，公、檢、司等國家機關的公用車以及石油、地質堪探部門的工作作用車，也可作為各企業事業單位的商務用車和公務用車，還可作為個人、家庭的休閑用車。
一、結構功能特點：
獵豹CJY6470電器電路系統，產品為立式結構，整體鋼結構支架，經噴塑工藝制作而成，移動臺架，外形美觀大方，操作方便，透明直觀，堅固耐用，臺上所示電器電路系統大部分均為 實物，此實驗臺在老師的指導下，可同時供多位學生實習各類電器系統。比如：電源、啟動、點火、開關、儀表、燈光、清潔、空調、電控、保險及輔助系統等組成。老師可以在實驗臺上任何部位設計故障，由學生自行排除，也可以拆掉臺上所有電器接頭，要求學生按照汽車電路圖自行安裝。
二、規格使用說明：
外形尺寸：210×110×80cm，凈重100kg
電源：交流220V 50HZ 工作電源：直流12V
1、取出電瓶，揭去電瓶注液孔上的密封不干膠，卸下排氣栓，注入電瓶液至規定線位，擰緊排氣栓，將濺出的電瓶液及時擦干凈，等電解液靜置半小時后，用充電器充電3-5小時，然后接好正負兩極，將臺架上電源插頭接上220V電源，打開啟動開關起動進行各類系統工作。
2、工作時間不易過長，使用后必須拆下正負兩極，再將電瓶充電8-10小時，詳細說明請細讀電瓶使用說明書。
3、本產品設有斷線故障8例分板如下：①小燈②大燈③轉向④車速表⑤轉速表⑥點火⑦后刮水電機⑧空調。
三、操作面板使用：
1、數字鍵0-9僅供輸入數字使用
2、清除錯誤：把已經輸入的編號去掉。
3、系統自檢：就是檢查系統是否正常。
4、故障設置：也就是輸入保存的意思，需要輸入故障編號個位數前加零，比如輸入01必須再按故障設置鍵設立成功，如果要進行組合，就要同上反復設置，一組最多只能組合８例故障。
5、全部清除：就是把所有設置的編號全部清空，恢復原來的狀態。
6、故障顯示：指當前存在的編號一個一個的顯示出來。
7、鎖定設置：具有鎖住鍵盤及解鎖功能。該系統初設密碼為88，當你輸入88，按鎖定設置鍵，顯示屏出現LCC時，系統將無法正常操作，需要你重新輸入密碼88顯示屏出現L――時，你可以更改想要的新密碼，當你輸入新密碼，必須按一下鎖定鍵方可設定。如不需要更改請?jiān)侔匆幌骆i定設置鍵。
8、組合清除/組合讀取/組合儲存/單個清除：附鍵。
四、注意事項：
本產品在某方面不能完全照汽車相同，希望教師在教學時說明，以免造成學生誤解，部分電器系統只能用開關演示。本品有不完整之處，希望老師提出寶貴意見和建
