JGSYWX-01F型 維修電工電氣控制及儀表照明電路綜合實訓考核裝置
一、概述
“JGSYWX-01F電氣控制及儀表照明電路實訓考核裝置”是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的實訓線路而研發的實訓裝置，通過本實訓裝置的實訓操作，快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。

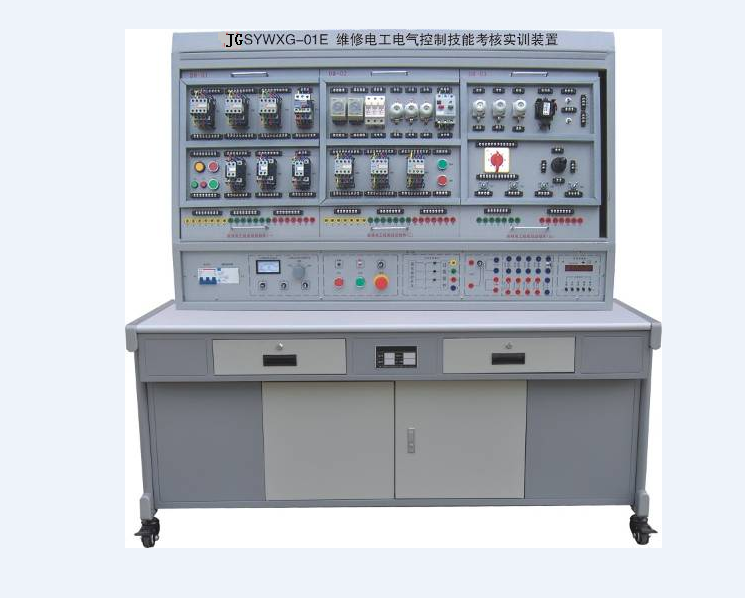

參考圖片：
二、特點
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手.槍插接線，安全快捷；
9.裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz；
2.工作環境：環境溫度范圍-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m；
3.裝置容量：＜1.5KVA；
4.外形尺寸：1305×700×1630mm3
四、裝置配備
（一）DW02電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.三相四線電源輸入，經漏電保護器，總開關后，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
6.自動順序控制電路
7.手動順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鈕聯鎖的三相異步電動機正反轉控制線路
11.接觸器聯鎖的三相異步電動機正反轉控制線路
12.雙重聯鎖的三相異步電動機正反轉控制線路
13.單向減壓?jiǎn)?dòng)及反接制動控制線路
14.異步電動機反接制動控制電路
15.自動往返控制線路
16.正反轉點動、啟動控制電路
17.帶有點動的自動往返控制電路
18.異步電動機自鎖控制電路
19.異步電動機單相點動、啟動控制電路
20.三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
21.三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
22.接觸器控制雙速電動機的控制線路
23.時間繼電器控制雙速電機的控制線路
24.C620-1型車床控制電路
25.電動葫蘆控制電路
26.Y3150型滾齒機控制電路
27.電動葫蘆電路
28.Z3040搖臂鉆床電路
29.CA6140車床電路
38.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
39.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
40.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
41.日光燈線路的接線
42.聲控開關控制白熾燈電路的接線
43.觸摸延時開關控制白熾燈電路的接線
44.人體感應開關控制白熾燈電路的接線
45.單相電度表直接接線電路
46.單相電度表經電流互感器的接線電路
47.電壓表、電流表接線電路
48.萬能轉換開關的電壓表測量三相電壓接線
49.一只電流互感器用于單相回路的控制電路接線
50.三只電流互感器接成星形接線電路
51.三只電流互感器接成三角形接線電路
52.三相功率因數表的測量電路
53.三相三線有功電度表的接線電路
54.三相三線有功電度表經電流互感器的接線電路
55.三相四線有功電度表的接線電路
六、實訓組件掛箱配置
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器、儀表等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
序號 |
掛箱
編號 |
實訓模塊名稱 |
數量 |
備注 |
1 |
DW-01 |
維修電工實訓組件（一） |
1件 |
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等 |
2 |
DW-02 |
維修電工實訓組件（二） |
1件 |
掛板上裝有螺旋式熔斷器、直插式熔斷器、
低壓斷路器、時間繼電器、交流接觸器、
接線端子等 |
3 |
DW-03 |
維修電工實訓組件（三） |
1件 |
掛板上裝有螺旋式熔斷器、轉換開關、
電磁閥、十字開關、行程開關等 |
9 |
DW-10 |
儀表照明實訓考核組件（一） |
1件 |
提供二極漏電保護器1只、3P熔斷器2只、
閘刀開關1保、單相電度表1只 |
10 |
DW-11 |
儀表照明實訓考核組件（二） |
1件 |
提供螺口燈座2只、開關盒3只、鎮流器1
只、啟輝器1只、日光燈1只 |
11 |
DW-12 |
儀表照明實訓考核組件（三） |
1件 |
提供交流電流表3只、電流互感器3只 |
12 |
DW-13 |
儀表照明實訓考核組件（四） |
1件 |
提供交流電壓表1只、電壓指示切換開關
1只 |
13 |
DW-14 |
儀表照明實訓考核組件（五） |
1件 |
提供三相三線有功電度表1只 |
14 |
DW-15 |
儀表照明實訓考核組件（六） |
1件 |
提供三相四線有功電度表1只 |
18 |
JGSYDJ-01 |
三相鼠籠式電動機380V/Y |
1臺 |
|
19 |
JGSYDJ-02 |
三相鼠籠式電動機380V/Y |
1臺 |
帶速度繼電器 |
20 |
JGSYDJ-03 |
三相鼠籠式電動機380V/△ |
1臺 |
|
21 |
JGSYDJ-04 |
雙速異步電動機380V/YY/△ |
1臺 |
|
22 |
|
仿真軟件 |
全室共各配1套 |
附件，注：購10臺以下無此項配置 |
附件：
1.維修電工仿真實訓考核系統（網絡版）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》，系統包括：電力拖動4個、電子技術4個、電氣測量1個、照明電路1個、PLC編程控制2個，基本涵蓋了國家維修電工（中級工）鑒定考核常用的主要模塊。
考核系統為客戶機服務器模式(C/S)，可在局域網條件下實現交互無紙化技能考核。每個考核項目包含考核要求、器件選擇、器件檢查、器件布局、電氣連接、線路檢查、通電運行、故障排除八大任務，教師可通過數據庫在后臺選題，系統還具有計時、提交、自動評分等功能。
二、計算機考核項目
技能單元 |
二級模塊 |
三級模塊 |
實訓 |
電力拖動 |
單向運轉 |
單方向連續運轉的電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
雙重聯鎖 |
雙重聯鎖正反轉電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
星三角啟動 |
星三角啟動電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
能耗制動 |
能耗制動的電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
電子技術 |
穩壓電源 |
具有放大作用的串聯型穩壓電路 |
考場規則、考試題目、電路測試、故障檢測 |
555電路 |
多諧振蕩電路 |
考場規則、考試題目、電路測試、故障檢測 |
集成運放電路 |
由運算放大器組成的文氏電橋RC振蕩器 |
考場規則、考試題目、萬用表測量一、萬用表測量二、示波器測量一、示波器測量二、示波器測量三、故障排除 |
功率放大電路 |
OTL功率放大電路 |
考場規則、考試題目、電路測試、故障檢測 |
電氣測量 |
常用儀器使用 |
萬用表、兆歐表、萬能電橋使用 |
考場規則、考試題目、測二極管、測量電容、測對地絕緣、測相間絕緣、測三相繞組 |
照明電路 |
家用配電板安裝 |
電度表、漏電保護器、插座、燈具等構成的電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
PLC |
電機正反轉控制 |
單向循環控制電路設計安裝調試 |
考場規則、考試題目、I/O分配、器件進柜、電路接線、程序編制、通電運行 |
順起逆�？刂� |
多臺電動機啟動控制與調試 |
考場規則、考試題目、I/O分配、器件進柜、電路接線、程序編制、通電運行 |
三、適用范圍
維修電工、電工等職業培訓與技能鑒定，也可用于與電工電子相關的專業學生的電工實驗、電工技能實訓、模擬考核，是電工電子電器、機電、自動化等專業仿真實訓室的主體虛擬仿真實訓與考核軟件。
2、實驗用電智能安全調控裝置1套
1）、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，防止他人上電，檢修更安全�？梢圆杉F(xiàn)場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2）、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3）、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分?jǐn)嗄芰Γ篒cu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
（7）提供強大的中心管理軟件，方便設備管理
（8）提供便捷的軟件升級和固件更新服務
（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
