機構運動創新設計分析組合實驗臺是專門為高等院校本科及專科學生進行機構運動系統方案創新設計，培養學生的綜合能力、創新能力和實踐動手能力而研制的一種的綜合實驗臺。該實驗臺設計精巧，構件尺寸精度較高，結構穩定，機構運動可靠，使學生能較好完成從機構運動方案創新設計，機構的拼裝、機構運動參數分析全部實驗過程。該實驗系統配有我公司自行研制開發的機構運動虛擬仿真軟件，可顯示各種機構虛擬運動規律。
一、功能與特點：

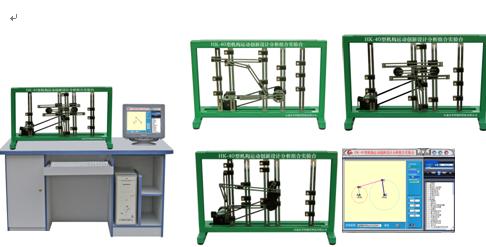

實驗臺由平臺、機架、電動機、傳動部件、桿、間隙輪、齒輪、齒條、棘輪、槽輪、凸輪等基本構件組成。
實驗臺機架高度及桿長均可調節，用于組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拼裝效率，方便學生實驗操作和教師對實驗臺的管理。
3 、在該實驗臺上可以拼裝出各種平面機構運動方案 40 余種。
4 、實驗臺配有帶 40 種虛擬機構運動仿真軟件，方便學生組裝實物運動。
二、主要技術參數：
實驗臺配置：計算機 1 臺 ( 內含機構運動仿真軟件 1 套 ) 。
實驗臺機架數量： 1 臺 / 套
交流帶減速器電機： 功率 N=90W 220V 輸出轉速 n=10 轉 / 分
電源：單相 220V 、 50HZ
實驗臺機架外形尺寸： 1000 × 350 × 650mm ( 長×寬×高 )
實驗桌外形尺寸： 1600 × 600 × 720 mm ( 長×寬×高 )
|
