JGTX-7600 型維修電工儀表照明實訓考核裝置

一、 概述

JGTX-7600 型維修電工儀表照明實訓考核裝置 是按照勞動和社會保障部頒發的“工人技術等級標準”和”職業技能鑒定規范”的內容要求．根據電工實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。整臺設備以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，能滿足電工考核鑒定中的電力拖動控制與照明電路的實操項目。經全國多家技能訓練鑒定中心多次使用實踐證明．該柜設計合理、實操方便、占地面積少、一柜多用。所有電器接點都已引接大端子排上，故降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大中專、技校、職校的電工、電拖專業教學與實訓考核。

二、 結構及電器配置

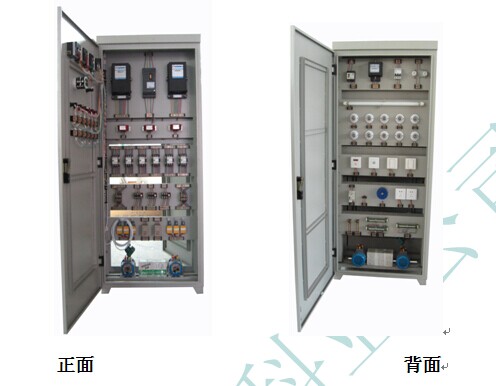

技術訓練柜按標準電氣控制柜設計制 ( 規格： 700x450x1 700mm ) ，充分利用雙面空間位置，柜內裝有完成各種照明電路所需的單機電度表、日光燈、白熾燈、單聯開關、雙聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的各種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、中間繼電器、行程開關、按鈕開關、信號燈、轉換開關、電壓表、電流表功率表以及單三相電度表等。為了延長電路的使用壽命，各電器的接點都先與接線端子相連，再讓學生在接線端子上接線，以求經久耐用。技訓柜還配備三臺附屬電機．通過該電動機支持可作各種實驗。

三、 主要技術參數

1 、輸入電源： AC380V ± 5 ％ ( 三相五線 )50Hz

2 、工作環境：溫度 -10 ℃ C+ 400 ℃ 相對溫度 =80 ％ 250 ℃ 海拔 : 3800m

3 、整機功耗： < 3KVA( 實訓 )

4 、外型尺寸： 800X500X1700 （ mm ）

四、 實驗操作項目

1 、單相起動停止控制電路；

2 、觸摸開關控制白熾燈電路；

3 、白熾燈控制電路；

4 、人休感應開關控制樓梯白熾燈電路；

5 、聲控開關控制樓梯白熾燈電路

6 、日光燈控制電路；

7 、單相電度表直接安裝電路；

8 、單相電度表間接安裝電路：

9 、單相電動機控制電路；

10 、并勵直流電動機調磁電路

11 、并勵直流電動機電樞回路串電阻調速電路

12 、并勵直流電動機電樞回路串電阻二級起動控制電路

13 、并勵直流電動機電樞反接反接法正反轉控制電路

14 、電流互感器與電流表配用接線電路：

15 、電壓表．電流表安裝電路；

16 、三相四線有功電度表直接安裝電路；

17 、三相四線有功電度表間接安裝電路；

18 、三相四線無功電度表直接安裝電路；

19 、三相四線無功電度表間接安裝電路；

20 、一臺電流互感器用于單相回路的接線電路；

21 、兩臺電流互感器接成不完全星形接線電路

22 、三臺電流互感接成星形接線電路；

23 、兩臺電流互感器差接接線電路；

24 、三臺電流互感器接成三角形接線電路

25 、萬能轉換開關和電壓表測量三相電壓接線電路；

26 、異步電動機點動控制電路；

27 、異步電動機自鎖控制電路；

28 、具有過載保護自鎖控制電路

29 、異步電動機單向點動、起動控制電路

30 、異步電動機兩地控制電路；

31 、異步電動機聯鎖正反轉控制電路；

32 、正反轉點動、起動控制電路；

33 、雙重聯鎖正反轉控制電路；

34 、自動往返控制電路；

35 、位置開關作自動停止正反轉起控制電路

36 、帶有點動的自動往返控制電路；

37 、異步電動機星、三角控制電路；

38 、接觸器控制星、三角形的控制電路

39 、串電阻降壓起動控制電路；

40 、異步電動機反接制動控制電路；

41 、異步電動機能耗制動控制電路；

42 、雙速電動機的切換運行控制電路；

43 、手動順序起動控制電路；

44 、自動順序起動控制電路；

45 、 C620-1 型車床控制電路；

46 、電動葫蘆電氣控制電路；

47 、 Y31 50 型滾齒機控制電路；
