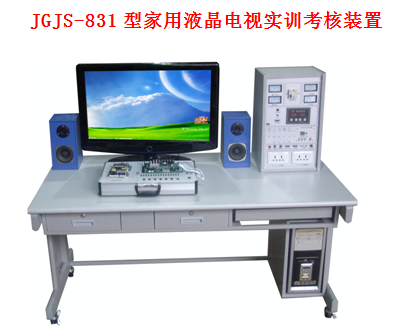

JGJS-831 型家用液晶電視實訓考核裝置

一、產品概述：

831 型家用電器音視頻實訓考核裝置 適合高等、中等職業技術院校加工制造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、《液晶彩色電視機維修實訓》課程的教學與實訓。也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。

（圖片僅供參考、以實物為準）

二、產品特點：

1 、采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；

2 、具有漏電、短路、過載保護裝置，彩電電源采用冷底板并備隔離變壓器雙重保護，內置式行輸出變壓器避免高壓觸電危險，在單元板上配有行電壓、行電流輸出表頭顯示；

3 、用儀表調整，清晰度、靈敏度、穩定度高于常規家電實驗臺；

4 、調諧部分增加了手動調節功能，故實驗十分方便。

5 、為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。

三、技術性能

1 、輸入電源：單相三線～ 220V±10% 50Hz

2 、工作環境：溫度 -10℃ ～ +40℃ 相對濕度＜ 85%(25℃) 海拔＜ 4000m

3 、整機容量：＜ 300VA

4 、安全保護：動作電流 ≤30mA 、動作時間 ≤0.1s

5 、環保要求：材料選用符合國家相關環保標準

6 、外型尺寸：（不小于）長（ mm ） × 寬（ mm ） × 高（ mm ）＝ 1700×900×1350

四、系統結構組成

本實驗裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組

（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

1 、交流電源（均帶有過流保護）

輸出電源： 市電不隔離輸出 220V/50Hz

隔離變壓器輸出 220V/50Hz ， 14.5V/50Hz

東芝彩電遙控電源

2 、直流電源 : ± 16V/+12V

3 、彩色信號發生器

(1) 輸出信號頻率范圍：第 12 頻道

(2) 電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇

(3) 輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口

(4) 信號制式： PAL-D/K

4 、智能考核接口單元：答題器接口、 PC 機串行接口、彩電模塊接口

（二）實訓桌：

整體結構采用 鋼木 結構，并要設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。要求桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。并還要設有抽屜和柜門，用于放置工具和資料等。另外，要求每個實訓桌配置兩張學生凳（塑鋼圓面，帶加強圈）。

（三）液晶顯示器： 32 吋 對比度： 600 ： 1 ，亮度 :500cd/m2 ，反應時間：＜ 16ms 。

（四）實訓組件：

本裝置的實訓組件由液晶彩電模塊、智能實訓考核系統組成。

1 、液晶彩電實訓模塊：設有智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、 AD 模數轉換單元、內置設故排故系統（可由電腦隨機設置故障點）。

2 、智能實訓考核系統：該系統應由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由 240 × 128 點陣藍底背光液晶顯示屏、 PVC 輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印�？己讼到y(tǒng)的功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數 , 能自動保存試卷，掉電不丟失，避免重復出題，自動保存每個考生的學號、班級、答題結果、誤排次數、考試時間、報警記錄和評分結果，具有日歷、時鐘功能，具有倒計時功能，具有發卷、提交功能，具有對考核臺的編號設置與個人登錄密碼設置功能。 本考核系統有很好的通用性，通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。

四、配置清單：

五、實訓項目：

1 、理解液晶電視中各主要元器件的基本結構及基本工作原理

2 、認識液晶電視機各主要單元電路的組成，理解其基本的工作原理

3 、電子調諧器的測量與分析

4 、遙控及本機鍵盤控制測量與分析

5 、視頻信號處理流程測量與分析

6 、音頻信號處理流程測量與分析

7 、 AD 模數轉換控制測量與分析

8 、開關穩壓電路測量與分析

9 、逆變器背光驅動電路測量與分析

10 、 掌握 DVD 機等常家用音視頻電器的工作原理與維修方法維修；
