自循環紊動機理實驗儀 JGKY-629

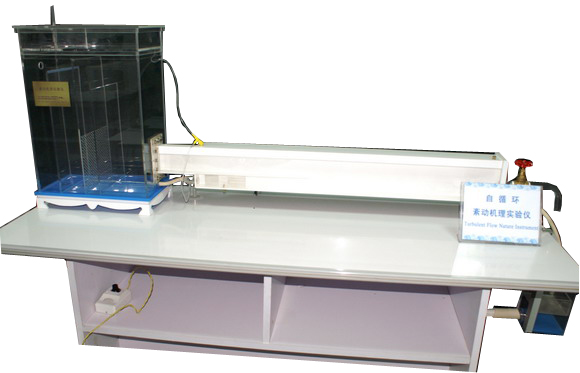

產品參考圖片：

主要功能：自循環紊動機理實驗儀 JGKY-629

實驗?zāi)康模?

1、演示水流紊動發展過程，加深水流運動結構的認識。

2、加深對水流運動結構的認識，演示層流、波動形成與發展、波動轉變?yōu)樾郎u紊動的全過程，實驗分析紊動機理。

主要配置：

水泵、 供水箱、 T4光源 、彩色溶液容器、恒壓水箱、輸液管、調節閥、取水管、混合器、剪切流道顯示面、排氣閥、調節閥、分流管、回水水箱、 不銹鋼支架

技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、該裝置是一套臺式小型化紊動機理實驗儀器。采用低噪聲無銹蝕環保型小水泵實現自循環。

3、該裝置能對異重流上下層流體進行染色區分，混合后又能中和消色，顯示紊動渦的彩色形態。

4、流量：供水最大流量Q max=300 ml/s 實驗管道流量 Q p=0 - 200 ml/s 。

5、 靜音環保型 水泵：揚程： 10m ，流量： 12L/min ，功率： 90W 。

6、 蓄水箱， 500× 4 00× 400mm，材質 PVC板。

7、 回水水箱：容積 10L， 透明有機玻璃制作，帶計量刻度。

8、 實驗所用的流體 --水為全循環設計，充分節約水資源 。

9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

10、外形尺寸：1500×500×1600mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
