數字型離心泵綜合實驗裝置 JGKY-602/II

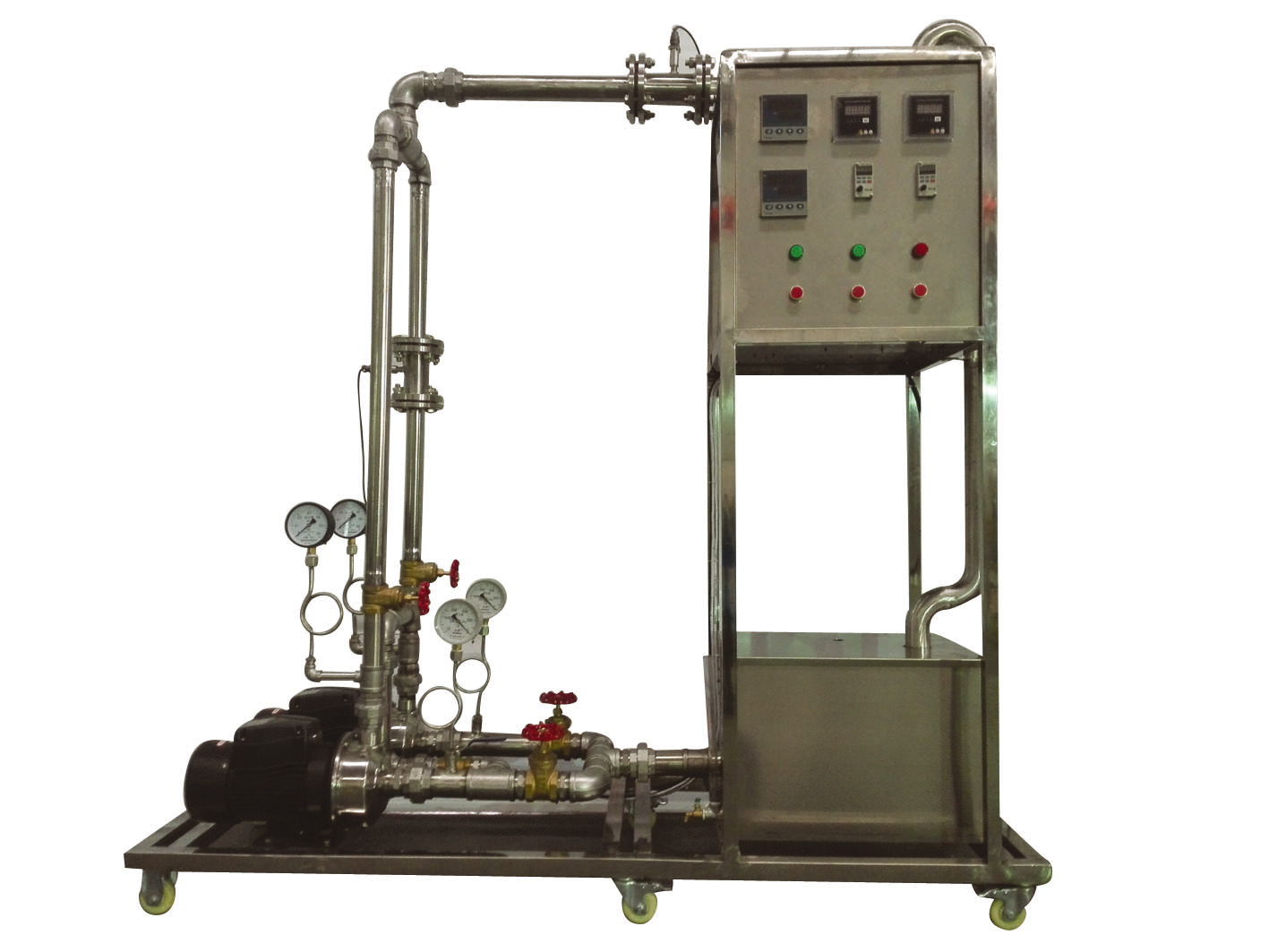

產品參考圖片：

主要功能：數字型離心泵綜合實驗裝置 JGKY-602/II

實驗目的：

1、適合于工程流體力學（水力學）教學實驗。

2、了解離心泵的結構、特性及操作；熟悉離心

泵的工作原理。

3、掌握離心泵主要參數的測定方法，測量一定

轉速下的離心泵特性曲線。

4、雙泵串、并聯實驗及泵汽蝕實驗。

主要配置：

離心泵、蓄水箱、實驗管道、閥門、自循環裝

置、壓力傳感器、流量傳感器、溫度傳感器、

單相功率表、萬能信號輸入巡檢儀、軟件、不

銹鋼框架、控制屏。

技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、離心泵采用管道離心泵，額定功率：370W，轉速：2800r/min，吸程：8m，效率：34%，

流量： 2.5m 3 /h，揚程：15m，實驗范圍寬，能明顯出現空化汽蝕現象，數量2臺。

3、 壓力傳感器：測量范圍 0-0.6MPa 精度0.5級。

4、負壓傳感器：測量范圍-0.1-0MPa 精度0.5級。

5、電動機功率采用數字單相交流功率測量儀表測得。

6、 DN25渦輪流量計：1~20m 3 /h，4-20mA遠傳輸出，流量檢測機構。

7、蓄水箱：容積約70L，304不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽

蝕現象。

8、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

9、電控箱，裝有開關指示燈、功率表、壓力表、流量表，對其中泵的參數進行顯示。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、功率等模

擬量信號采集；配數據采集軟件一套，在線工業組態軟件一套。

•  外形尺寸： 1650 × 600 × 1500mm （長 ×寬×高） ，框架 為可移動式設計， 帶腳輪及禁錮腳 。
