技術指標

說 明

裝置功能

1 、 了解氣液平衡測定裝置的構造及工作原理。

2 、 掌握二元體系汽液相平衡數據的測定方法。

3 、 學會求解活度系數方程式中的參數，并進行氣液平衡數據的關聯。

主要配置

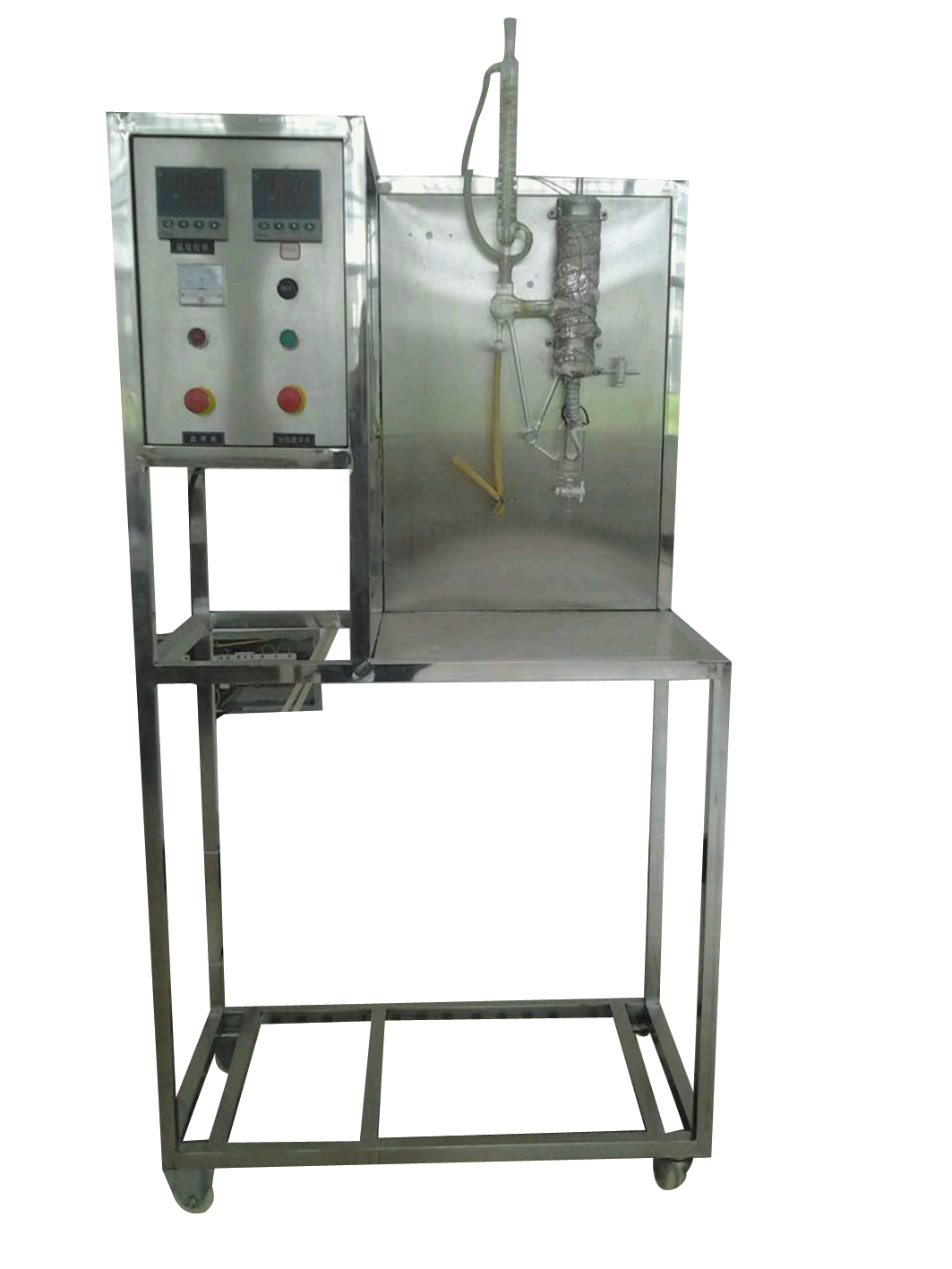

玻璃平衡釜，玻璃冷凝器，玻璃干燥器，玻璃緩沖器，塔釜加熱 器 、 U 型壓差計，操作臺 架 ，控溫儀表、測溫儀表等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 500 W，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料： 乙醇 -- 環己烷溶液

技術參數

1 、玻璃平衡釜容積： 20-30ml ，采用玻璃氣液兩相雙循環平衡釜。

2 、塔釜加熱絲： 0-300 W 可調，控溫 : 采用手動與自動兩種控溫方式，自動控溫采用宇電 AI 智能型儀表 , 精度 FS ≤ 0.2% 。最高使用溫度： 140 ℃，操作壓力 : 常壓。

3 、配真空設備可用于低壓下氣液平衡數據測定。

4 、裝置材質為 304 不銹鋼，結構緊湊，外形美觀，流程簡單、操作方便。

5 、外形尺寸： 500 × 400 × 800mm （長×寬×高）。

測控組成

變量

檢測機構

顯示機構

執行機構

平衡釜溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

室溫

PT100 鉑電阻

數字溫度儀表

無
