技術指標

說 明

裝置功能

了解實驗室測定第二維里系數的實驗原理及方法。

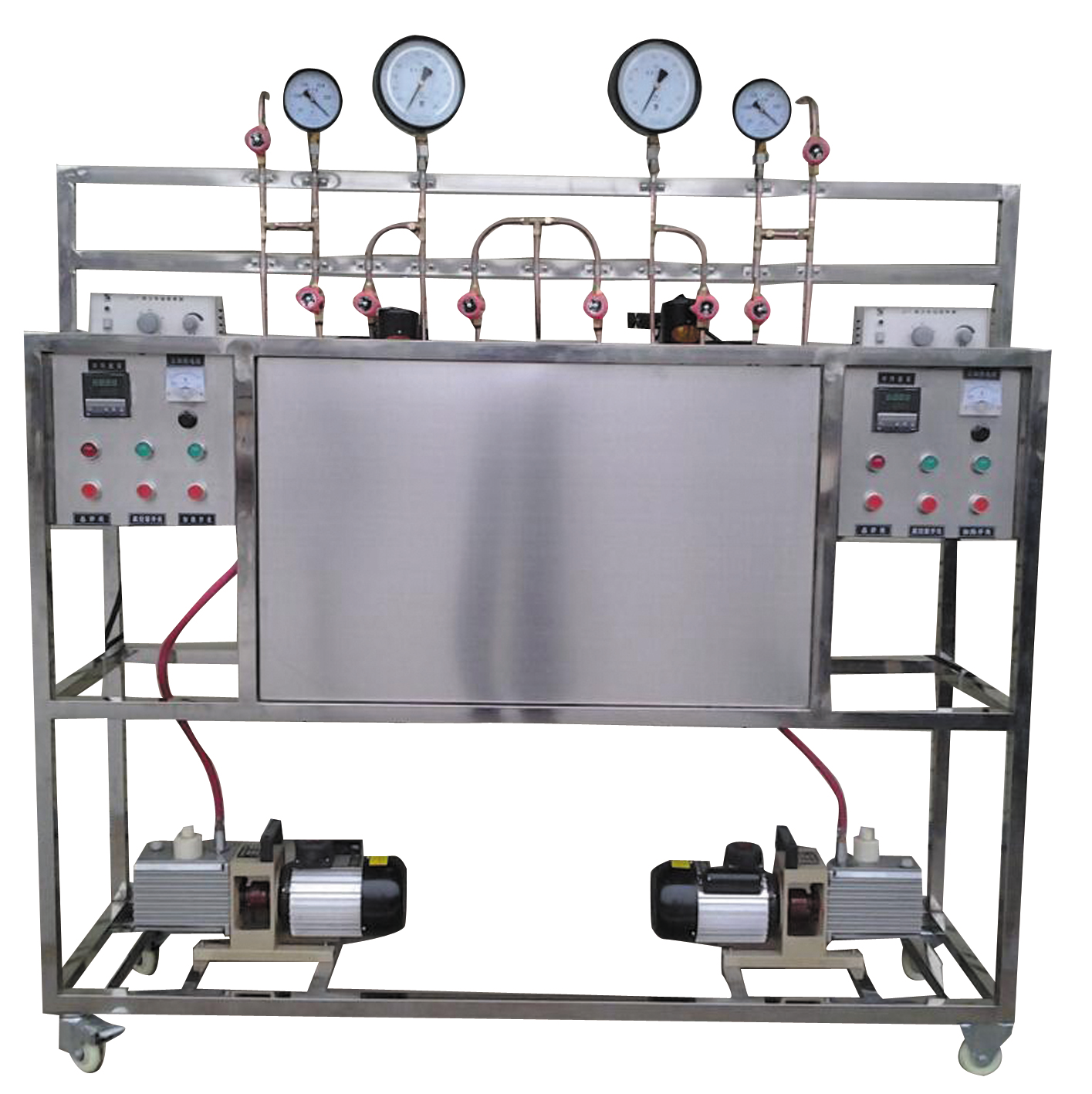

主要配置

壓力表、真空表、反應容器、溫度控制器、攪拌控制器、真空泵、不銹鋼 框 架及控制柜。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：CO 2 氣體 。

技術參數

•  運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2、0.25級充液耐震型精密壓力表（0-2.5MPa）。

3、反應容器：容積40L，304不銹鋼材質。

4、控溫范圍：室溫～99℃，控溫精度±0.1℃。

5、溫度：采用 PT 100溫度傳感器，數顯智能儀表測量顯示溫度。

6、管路：均為紫銅管，管路氣密性好。

7、攪拌器：功率60W，轉速0-500r/min，數顯轉速控制儀。

8、真空泵：旋片式真空泵，功率：250W，流量：1L/s。

9、各項操作及顯示、調節、控制全在控制屏 面板 進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11、外形尺寸：1600×500×1400mm （長×寬×高） ，外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

恒溫水浴溫度

PT100 鉑電阻

數字溫度控制儀

固態調壓模塊

真空壓力

指針式壓力表

壓力表就地顯示

無

絕壓

指針式壓力表

壓力表就地顯示

無
