JGRQD —03強迫對流管簇管外放熱系數測試裝置
強迫對流管蔟管外放熱系數測試裝置

一、功能：

本實驗是經過風量、溫度的工況調節，測定空氣橫向流過單管表面時的平均放熱系數，并將實驗數據整理成準則方程式，使學生了解對流放熱的實驗研究方法，學習測量風速、溫度、熱量的基本技能。

二、配置：

離心風機、實驗風道（有機玻璃）、實驗管（ Φ 2 0×350mm、紫銅管 ）、叉排順排實驗段、電加熱器（200W）數顯溫度智能儀表、數顯功率表、測溫?zé)犭娕迹↘分度）、傾斜式微壓計、畢托管（不銹鋼）、電控箱（電氣組裝）、溫度調節裝置（0.2KW）、實驗桌。

三、技術參數：

電流：0～3A 電壓：0～220V 功率：0～200W

空氣流速：0～30m/s 溫度：0～100℃

電源：單相/220V 功率：0.35KW

外形尺寸：1400×350×1200（㎜）

重量：45㎏

工作環境：常溫

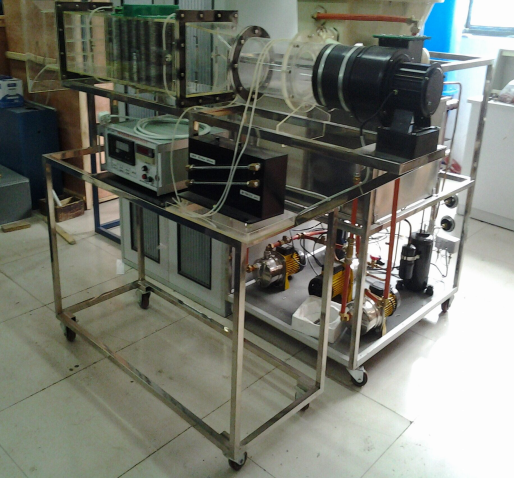

強迫對流管蔟管外放熱系數測試裝置
產品型號：JGL－569
外形尺寸：2000×500×1500mm
工作電壓：220V 功率：2KW
主要用途：對空氣橫向流過管簇表面時的平均放熱系數的測試。
主要配置：移動式不銹鋼支架、引風機、組合式有機玻璃風洞、翅片加熱管、翅片管簇、水封、溫度傳感器、8路智能巡檢儀、孔板、斜管微壓計等。1.離心風機：電壓220V 功率：330W 轉速：2800
2.加熱管：石英加熱管 、功率500W 4組
3.本裝置采用智能巡檢儀顯示各測試點的溫度：
進風溫度、出風溫度、翅管1溫度、翅管2溫度、翅管3溫度、翅管4溫度、室內溫度
