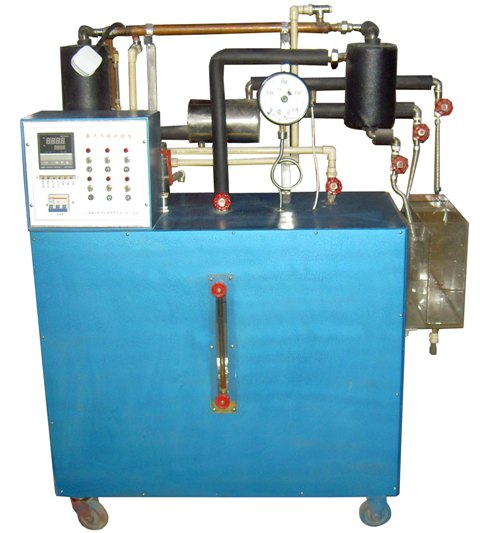

JGRZL —21 蒸汽冷凝時傳熱和給熱系數測定裝置

一、功能：

可測蒸汽在水平管內冷凝（管外為自來水循環）時的傳熱系數和給熱系數。經實驗測出蒸汽進出口溫度、凝結水溫度、自來水溫度以及試管內壁面溫度、蒸汽壓力，從而實現實驗?zāi)康摹?

二、配置：

實驗管（ ? 20紫銅管）、測溫?zé)犭娕�、汽水分離器、電熱蒸汽發生器、壓力保護裝置（電接點壓力表）、凝結水液位保護器、過冷器、冷卻水冷凝計量箱、冷卻水套管、智能數顯溫度儀表。

三、技術參數：

溫度：0～150℃ 壓力：0～2.5Mpa

電源：三相四線：380V 功率：15KW

外形尺寸：1200×900×1200（㎜）

重量：280㎏

工作環境：常溫

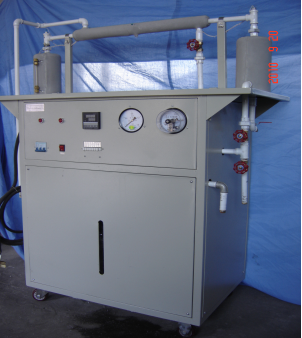

蒸汽冷凝時傳熱和給熱系數測試裝置
產品型號：JGL－572
外形尺寸：1000×500×1450mm
工作電壓：380V 功率：9KW
主要用途：測試蒸汽在水平管內[管外為自來水時]的傳熱系數和給熱系數。
主要配置：電蒸汽鍋爐、套管換熱器、蒸汽冷凝罐、蒸汽及水流量測試設備、溫度測試系統等。
