一、概述

該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題制作提供理想的平臺。

二、特點

（一）通用性強：即可通過實訓臺的編制組成多種產品生產流水線，配置器材后完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓平臺使用。

（二）綜合性強：可作為電子、電工、機械等專業課程手工焊接實訓、 SMT 焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。

（三）功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、抽氣扇、看板（用來夾資料）、儀器架、工具架。

三、技術性能

（一）輸入電源：單相三線 220V ± 10% 50Hz

（二）輸出電源 ( 單臺 4 組電電源 ) ：

1. 直流穩壓電源：二路 1.25-24V 穩壓直流電源輸出，多圈電位器連續調節，最大輸出電流 2A ，具有預設式限流保護功能，數字顯示電流電壓；

2. 低壓交流電源輸出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流輸出、電流 2A ；

3. 函數發生器：輸出正弦波、三角波、方波、頻率范圍 5Hz-550KHz ；

4. 單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5. 音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

（三）工作環境：溫度 -10 ℃～ + 40 ℃

（四）裝置容量：＜ 500VA

（五）外形尺寸： 1300mm × 1100mm × 1850mm （雙面兩工位）

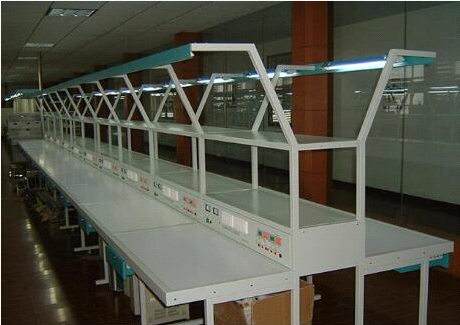

四、實訓臺的構成

實訓臺由實訓桌、控制柜、功能屏、工具包等組成。

（一）實訓桌：全鋼結構，桌面為防靜電、耐磨材料制成。

（二）控制柜：提供交直流電源、信號源、安全插座等。

（三）電源總控臺：最多能同時控制 40 臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備 1 臺；

（四）工具套件： MF-47 萬用表 1 只、剝線鉗 1 把、尖嘴鉗 1 把、斜口鉗 1 把、大小 + 字螺絲刀各 1 把、大小 - 字螺絲刀各 1 把、鑷子 1 把、剪刀 1 把、烙鐵 1 把、吸錫器 1 把、焊錫絲、松香若干。

（五）實訓套件（每臺 6 種， 2 套）

任務一：多路搶答器生產

1. 多路搶答器元器件認識及測量

2. 多路搶答器原理圖識讀及工藝文件填寫

3. 多路搶答器裝配工具與準備工藝

4. 多路搶答器主板焊接

5. 多路搶答器主板調試

6. 多路搶答器電路板檢驗

任務二： LED 數字電子鐘生產

1.LED 數字電子鐘元器件認識及測量

2.LED 數字電子鐘原理圖的識讀及工藝文件填寫

3.LED 數字電子鐘的裝配工具與準備工藝

4.LED 數字電子鐘主板焊接

5.LED 數字電子鐘主板調試

6.LED 數字電子鐘主板檢驗

任務三：全硅六管超外差式調幅收音機整機生產

1. 調幅收音機元器件認識及測量

2. 調幅收音機原理圖識讀及工藝文件填寫

3. 調幅收音機常用裝配工具與準備工藝

4. 全硅六管超外差式調幅收音機主板焊接

5. 全硅六管超外差式調幅收音機整機調試

6. 全硅六管超外差式調幅收音機整機檢驗

7. 全硅六管超外差式調幅收音機整機包裝

任務四：語音報警喇叭生產

1. 語音報警喇叭元器件認識及測量

2. 語音報警喇叭原理圖的識讀及工藝文件填寫

3. 語音報警喇叭的裝配工具與準備工藝

4. 語音報警喇叭主板焊接

5. 語音報警喇叭主板調試

6. 語音報警喇叭主板檢驗

任務五：電子驅蚊器生產

1. 電子驅蚊器元器件認識及測量

2. 電子驅蚊器原理圖的識讀及工藝文件填寫

3. 電子驅蚊器的裝配工具與準備工藝

4. 電子驅蚊器主板焊接

5. 電子驅蚊器主板調試

6. 電子驅蚊器主板檢驗

任務六：信號放大器電路生產

1. 信號放大器電路元器件認識及測量

2 信號放大器電路原理圖的識讀及工藝文件填寫

3. 信號放大器電路的裝配工具與準備工藝

4. 信號放大器電路主板焊接

5. 信號放大器電路主板調試

6. 信號放大器電路主板檢驗
