設備概述
本設備生產實際和職業崗位的技能要求按照職業院校的教學和實驗實訓要求研制和開發的產品，采用雙工位設計，可同時容納兩人實驗操作。適合高等院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子組件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。
• 設備技術指標
• 工作電源：兩相三線 AC 220V±10% 50Hz
• 工作溫度：－ 10 ～ 40 ℃（允許偏差 + - 5 ℃）；環境濕度： ≤90% （ 25 ℃）
• ★ 外形尺寸：長 × 寬 × 高 =1650×800×1750mm
• 整機功耗： 不大于 2kw
• 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
• 設備功能特點
總體結構

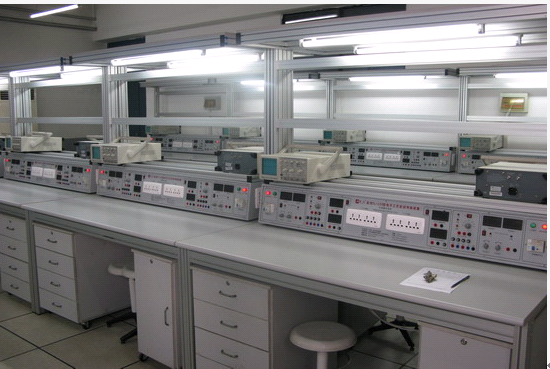

電子工藝實訓考核裝置大體構成：鋁合金活動框架、電源臺、實驗元件盒、儀器組。
鋁合金活動框架：框架上面可以放檢測儀器及掛板模塊，可隨意擴展，完成多種實驗，另配置 1 個活動柜，方便存放所需工具和元件。
電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足 2 人在同一實驗臺上完成不同的實驗內容，裝置采用單相電源供電，并具有漏電保護、短路保護以確保使用安全。
實驗電源每路配置：一組可調直流電源 0~24V/2A ，一組 3~24V 交流電源，七檔可調；并帶有過載、短路軟保護功能，一組 ±5V 、 ±12V 直流穩壓電源；一只精密數字電壓表（ DC 30V ），一只精密數字電流表（ DC 2A ）；以及 8 路單相電源插座，可以方便設備、儀表的擴展時使用。
配置元件電路符號應采用最新的國家標準，整體結構緊湊、外形美觀大方、安裝簡單，使用方便。

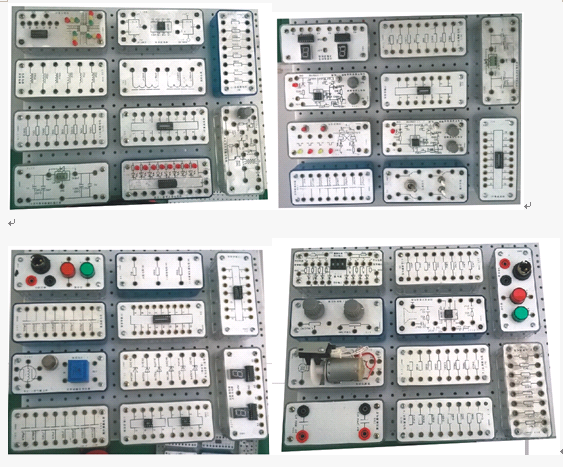

電子元件盒體透明，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，面板表面清爽、符號線路清晰、表面耐磨損、元件更換容易；導線插孔采用高質量銅材制造，導線保證可靠連接進行各種實驗。
★ 電子元件盒體透明尺寸 :182 ×120×36(mm)
• 設備實訓項目
• 基礎實訓
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存 / 譯碼 / 驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二 - 五 - 十進制計數器功能測試
項目十 二位十進制計數 / 譯碼 / 驅動 / 顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N 進制計數電路功能測試
項目十三 555 定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
第二篇 基本應用實訓
項目十七 聲光控制節能路燈電路
項目十八 8 線數據傳輸電路
項目十九 4 位環形計數節拍發生器
項目二十 秒脈沖信號發生器
項目二十一 伺服電機測速與時鐘脈沖測頻電路
項目二十二 救護車 / 消防車聲響報警電路
項目二十三 D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十四 數控變頻三角波—方波發生器
第三篇 綜合應用實訓
項目二十五 移位寄存器彩燈顯示電路
* 項目二十六 8 位優先編碼器搶答電路
* 項目二十七 觸摸式密碼電子鎖電路
* 項目二十八 數字鐘電路
* 項目二十九 二位十進制計數符合電路
* 項目三十 交通燈控制電路
* 項目三十 一 升 / 降階梯波形信號發生器 .
* 項目三十二 光電轉換加 / 減計數電路
附錄 實訓項目器件管腳排列圖
第二部分 模擬電子技術綜合應用
項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電器的調試（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL 功率放大電路的故障排除
項目十二 LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 用氣敏傳感器和電壓比較器制作煙霧報警器（電子產品線路）（綜合應
用）項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC （文氏橋式）正弦波振蕩器的制作與調試
項目二十 電容三點式 LC 正弦波發生器
項目二十一 有源濾波電路的研究
項目二十二 專用直流 — 直流（ DC-DC ）集成電壓變換電路的應用與調試（電子產
品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試
• 設備配置
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
1 |
電子工藝實訓桌（含電源） |
見前述 |
1 |
張 |
鋁合金框架（帶學生凳） |
2 |
函數發生器 0.7HZ~1MHZ |
輸出正弦波、三角波、方波等信號 |
1 |
臺 |
|
3 |
Pretuse7.0 軟件 |
|
1 |
套 |
|
4 |
DXP6.0 軟件 |
|
1 |
套 |
|
5 |
KeilC 軟件 |
|
1 |
套 |
|
6 |
電腦小推車（或電腦桌） |
|
1 |
臺 |
|
7 |
雙蹤示波器 |
DS1062D 或同類產品 |
1 |
臺 |
|
8 |
數字毫伏表 |
DF 1931A 或同類產品 |
1 |
臺 |
|
9 |
數字頻率計 |
GFC-8010H 或同類產品 |
1 |
臺 |
|
10 |
編程器 |
EasyPro80B |
1 |
臺 |
|
11 |
數字萬用表 |
DT9205 或同類產品 |
|
|
|
|
|
|
|
|
|
• 配套工具
序號 |
名稱 |
型號 / 規格 |
單位 |
數量 |
1 |
烙鐵（帶架） |
35W 外熱式 |
把 |
1 |
2 |
剝線鉗 |
|
把 |
1 |
3 |
斜口鉗 |
6 寸 |
把 |
1 |
4 |
尖嘴鉗 |
6 寸 |
把 |
1 |
5 |
十字螺絲刀 |
|
把 |
1 |
6 |
一字螺絲刀 |
|
把 |
1 |
7 |
一字螺絲刀（�。� |
|
把 |
1 |
8 |
十字螺絲刀（小） |
|
把 |
|
9 |
美工刀 |
|
把 |
1 |
10 |
鑷子 |
|
把 |
1 |
