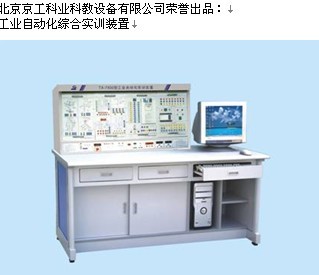

7500型工業自動化綜合實訓裝置
一、產品概述：
本裝置集單片機、可編程控制器(PLC)、變頻調速器單元模塊組合設計，結構合理，功能齊全，實驗方便。本裝置硬件、軟件配置齊全，每個機種都可以單獨進行實操訓練,也可以進行組合功能實驗。使學生全面地，系統地掌握目前流行的工業自動化控制設備，結構原理、編程技巧、組合通訊、綜合應用、安裝操作及檢測維護。
該實驗裝置集可編程邏輯控制器、變頻器、單片機、MCGS工控組態軟件、PLC局域網于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤
打開MCGS工控組態軟件的編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。供助MCGS工控組態軟件，教師可以監控各實驗臺的實驗情況。
二．實驗內容：
A．單片機部分
<一>、MCS51實驗項目：
1 、 P1口實驗一
2 、 P1口實驗二
3 、 簡單I/O口擴展實驗一（交通燈控制實驗）
4 、 簡單I/O口擴展實驗二（開關量輸入）
5 、 外部中斷實驗
6 、 定時器實驗
7 、 8255A可編程并行接口實驗一
8 、 8255A可編程并行接口實驗二
9 、 8255A可編程并行接口實驗三
10 、數碼顯示實驗
11 、8279鍵盤、顯示接口實驗-（LED顯示實驗）
12 、8279鍵盤、顯示接口實驗二（鍵盤實驗）
13 、8279鍵盤、顯示接口實驗三（鍵盤、顯示實驗）
14 、串行口實驗一（串-并轉換實驗）
15 、串行口實驗二（與數據終端通訊）
16 、串行口實驗三（與PC機通訊實驗）
17 、D/A轉換實驗一（產生鋸齒波、三角波、正弦波）
18 、D/A轉換實驗二（小直流電機轉速控制）
19 、A/D轉換實驗
20 、電子音響實驗
21 、計算機鋼琴實驗
22 、繼電器控制實驗
23 、步進電機控制實驗
24 、微型打印機實驗
<二>、MCS196實驗項目：
1、定時器1實驗（定時中斷）
2、定時器T1和T2同時產生中斷實驗
3、80C196外中斷實驗
4、80C196程序方法中斷實驗
5、HSI應用實驗（測脈沖信號周期）
6、利用HSI測量單脈沖寬度
7、利用HSO產生單脈沖、連續脈沖
8、軟件定時器
9、利用HSO驅動步進電機
10、利用HSO生成占空比可變的PWM信號
11、A/D轉換實驗
12、PWM實驗（小直流電調速）
13、利用PWM產生齒波、三角波、正弦波
14、用DAC0832輸出鋸齒波、三角波、正弦波
15、串行口方式0實驗（串并轉換）
16、串行口方式1實驗（與數據終端通訊）
17、簡單I/O口擴展實驗（交通燈控制）
18、數碼顯示實驗
19、8255A可編程并行接口實驗一
20、8255A可編程并行接口實驗二
21、8279可編程鍵盤顯示控制器實驗一（數碼顯示實驗）
22、8279可編程鍵盤顯示控制器實驗二（鍵盤、顯示實驗）
23、電子音響實驗
24、計算機鋼琴實驗
25、繼電器實驗
26、步進電機實驗
27、微型打印機實驗
〈三〉、軟件實驗
1、存儲器塊清零
2、二進制BCD碼轉換
3、二進制ASCⅡ碼轉換
4、程序跳轉表
5、內存塊移動
6、數據排序
〈四〉、單片機綜合性應用實驗
1、大型LED中文顯示實訓模塊
2、鍵盤掃掃描/16×2字符型LCD液晶顯示實訓模塊
3、并入串出實訓模塊
4、數碼管靜態顯示（掃描）實訓模塊
5、I2C總線實訓模塊
6、128×64圖型點陣LCD實訓模塊
B．變頻器部分
1、變頻器的基本操作和參數設置
2、外部電位器控制變頻器調速
3、外部電壓控制變頻器調速
4、外部電流控制變頻器調速
5、PLC控制變頻器外部電壓開環調速
6、PLC控制變頻器外部電流開環調速
7、多段速運轉實驗
8、PLC控制變頻器多段速調速
9、基于PLC的變頻器控制電機正反轉
10、基于PLC的變頻器的閉環調速控制
C．PLC部分
1、可編程控制器的基本指令編程練習
2、LED數碼顯示控制
3、天塔之光模擬控制
4、裝配流水線控制的模擬
5、運料小車控制模擬
6、搶答器的模擬
7、自動配料的模擬控制
8、四節傳送帶的模擬控制
9、電鍍生產線模擬控制
10、機械手動作模擬
11、自控成形機模擬
12、加工中心模擬實驗
13、十字路口交通燈控制的模擬
14、五相步進電機模擬控制
15、步進電機運動控制（實物帶驅動模塊）
16、多種液體混合裝置控制的模擬
17、水塔水位控制的模擬
18、郵件分揀系統的模擬
19、全自動洗衣機控制的模擬
20、自動售貨機控制的模擬
21、四層電梯控制的模擬
22、PLC控制的三相鼠籠式異步電動機點動控制和自鎖控制
23、PLC控制的三相鼠籠式異步電動機帶延時正反轉控制
24、PLC控制的三相鼠籠式異步電動機聯鎖正反轉控制
25、PLC控制的三相鼠籠式異步電動機Y/△換接起動控制
26、MCGS組態軟件動畫模擬
27、PLC控制的直流電機調速實驗（實物）
三．技術參數：
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
額定功率：≤1KW
環境溫度：-10℃～40℃；
相對濕度：≤85%
外形尺寸： 1600mm×700mm×1450mm （帶電腦桌）
Ｐ Ｌ Ｃ：FX1N-40MR
變 頻 器：FR-E540-0.75KW
單 片 機：MCS-51/196系列
