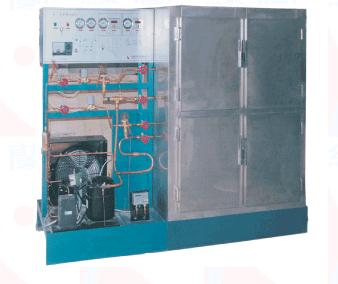

一機二庫,是一臺制冷壓縮機同時向二個不同庫溫的庫房供應冷量,高溫庫要求在℃左右,低溫庫要求在一15℃左右,本教具著重剖析這一工何原理。
一機二庫數學實驗臺由二個部分組成。
一、制冷系統：
由三個電磁閥,二個熱力膨脹閥,八只手閥(便于實驗),一個蒸發壓力調節閥,一個機組,還有相應的壓力表、數顯溫度表所組成。
它區別于其他響應制冷系統,本實驗臺重點是具有實驗內容,實驗條件,而該實驗臺重中之重是讓學生徹底了解蒸發壓力調節閥,在系統中所起到的關鍵作用。
蒸發壓力調節閥的工作原理:由一臺制冷機組同時向二個以上的冷庫供應冷量,各庫要求的蒸發溫度(蒸發壓力)也不同,因為高溫庫的蒸發溫度較高,低溫庫的蒸發溫度較低,壓縮機工作時吸氣壓力是根據低溫庫的蒸發壓力,因此吸氣壓力較低。這時,那些需要保持較高蒸發溫度(即高溫庫)的蒸發器出口管路上便裝上蒸氣壓力調節閥(即背壓閥),使閥前的壓力保持在調定的范圍內,經過閥的節流,使閥后的壓力和吸氣壓力相同,這樣就保證了系統中各個蒸發器在各自不同工況下正常運轉。本系統使用的工質R12。
二、電氣控制部分：
一機二庫的工作匹配了相應的電氣控制系統,為了讓教學生動、直觀,本實驗臺在操作面板印上為控制線路圖,設置了檢測點,便于教學,為了安全、方便,本實驗臺面板安置的檢測點都是24V安全電壓,還配置一只萬用表,讓教師和學生方便地使用。本教學實驗臺,從制冷系統到電氣控制系統,都是圍繞數學而進行設計施工的。通過本臺實驗,能較熟悉進行操作,調節尋故排故,這個學生已經達到勞動部有關部門頒發的制冷工等級的中級水平(應知)。因此本實驗臺是一個不可多得的好教具。
1、有關電氣控制系統安置的檢測點,故障點說明:(見線路圖)
2、關于SQT-108Ⅱ式溫度控制的使用說明:
①將顯示選擇開關撥至中間位置,顯示器指示被測點的實際溫度,將開關撥至左邊,則指示上限溫度電位器�？筛淖兩舷逌囟仍O定值,將開關撥至右邊,則指示上限設定溫度,調節下限溫度電位器,可改變下限設定值,為保證溫度控制器的正常,下限溫度設定值,必須低于上限溫度設定值。
②當被測溫度高于(指制冷)或低于(指加熱)下限溫度時,繼電器吸合,控制外接觸器工作,紅燈亮,當被測溫度低于(指制冷)或高于(指加熱)上限溫度時,繼電器釋放,斷開外接觸器的電路,紅燈滅。
③調節上下限設定溫度后,必須將鎖緊螺幅擰緊。
3、有關熱力膨脹閥的過熱調節,旋下密封螺帽,順時針旋轉調節桿,可增加靜止過熱度,逆時針旋轉為減小過熱度,根據實際運行情況而定。
技術參數 ：
額定功率 800W
電壓等級 AC220V 50Hz
制冷量 632Kcal/n
高低溫庫量 106×66×50
外形尺寸 長210cm×寬70cm×高171cm

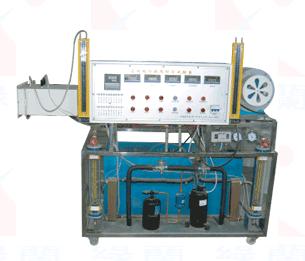

JGL-506型空調、制冷、換熱綜合實驗臺 :
空調、制冷、換熱綜合實驗臺:規格:1800×700×1500
使用條件:220V 2.3KW
本裝置集循環空調、直流空調、制冷壓縮機為一體，可進行換相，并可測出各點溫度、 壓力、風量及功率，計算出制冷量、功率、制冷系數、進行熱平衡計算,
|
