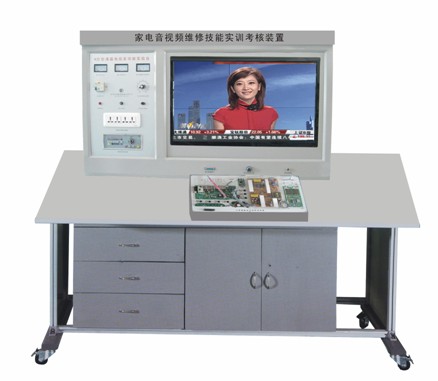

實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏： 32 寸，對比度： 600 ： 1 ，亮度： 500cd/m2, 反應時間＜ 16ms 。液晶電視模塊包括智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、 AD 模數轉換、內置故障設置系統，可由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備指導書。
二、技術性能
1. 輸入電源：單相三線制 AC220V ± 10% 50HZ
2. 工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85% （ 25 ℃ ）
3. 整機容量：＜ 300VA
4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
5. 外形尺寸： 170cm × 93cm × 135.5cm
6. 配備密碼開機、定時關機系統，便于實驗管理 .
三、系統組成
1. 本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
? 實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2. 交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ
隔離變壓器輸出 220V 50HZ
14.5V 50HZ
3. 直流電源： ± 16V/+12V
4. 彩色信號發生器
（ 1 ）輸出信號頻率范圍：第 12 頻道
（ 2 ）電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇
（ 3 ）輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口）
（ 4 ）信號制式： PAL-D/K
5. 智能考核接口單元：答題器接口、 PC 機串行接口、彩電模塊接口
（二）液晶顯示器： 32 寸 對比度： 600 ： 1 ，亮度： 500cd/m2, 反應時間：＜ 16ms
（三）實訓組件
本裝置由液晶彩電模塊、 DVD 視盤機、智能實訓考核系統組成。
1. 液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、 AD 模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2. 智能實訓考核系統
1 、計算機可以監控 1-126 臺家用電器智能考核臺
2 、已設置 20 多個故障點。
3 、具有發卷功能
4 、具有收卷功能
5 、具有單臺和全部實驗臺清零功能
6 、具有自動檢測各家用電器考核臺的通訊聯機情況
7 、可以生成學生個人成績單
8 、可以對學生考核情況進行統計、分析
9 、設有進入系統密碼，進入系統后能夠修改密碼
10 、具有打印功能
11 、具有答題次數限制功能
12 、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
（四）實訓桌： 整體結構采用鋁合金框架落地臺式 ，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實驗項目
1. 黑屏故障分析與故障演示實驗 ;
2. 有聲音，無圖像的故障分析與演示實驗 ;
3. 鍵控電路的故障分析與演示實驗 ;
4. 遙控接收電路的故障分析與演示實驗 ;
5. 無光柵 , 無聲音故障分析與演示實驗 ;
6. 右聲道無聲音故障分析與演示實驗 ;
7. 左聲道無聲音故障分析與演示實驗 ;
8. 功放電路的故障分析與演示實驗 ;
9. 遙控發射電路的故障分析與演示實驗 ;
10. 有光柵、無圖像、無伴音的故障分析與演示實驗 ;
11. 液晶屏壞點檢測演示實驗 ;
12. 液晶電視工作電壓適應范圍演示實驗 ;
13. 液晶電視綜合性能測試實驗 .
······ |
