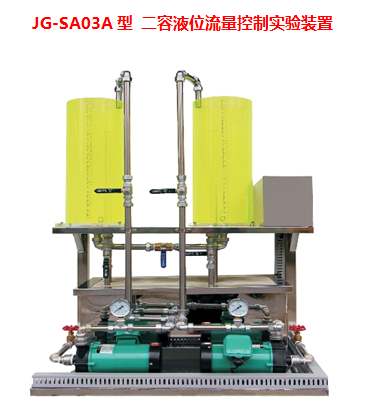

JG-SA03A 型 二容液位流量控制實驗裝置

一、產品概述
      JG-SA03A 型   二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、 PLC 組成閉環 PID 調節液位流量控制系統。上位機軟件采用 MCGS 全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展 DDC 控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器， PLC 控制技術，智能儀表控制技術， DDC 控制技術，算法編程及應用技術。

        本裝置采用工業級傳感器，具有多重安全保護，其結構特點微小、緊湊、美觀、安全。提供 IEC 標準信號及相關測試點供單片機接入進行編程實驗，適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 單容水箱液位的定值控制實驗
5. 雙容水箱液位的定值控制實驗
6. 二容水箱液位的計算機耦合控制實驗
7. 單容水箱液位的計算機模糊控制實驗
8. 單神經元控制實驗
9. 單容水箱液位的計算機預測控制實驗
10. 壓力的單閉環控制實驗
11. 流量的單閉環控制實驗
12 水箱液位與流量的串級控制實驗
13. 流量的單 / 雙閉環比值控制實驗
14. 液位的變比值控制實驗
三、配置清單
