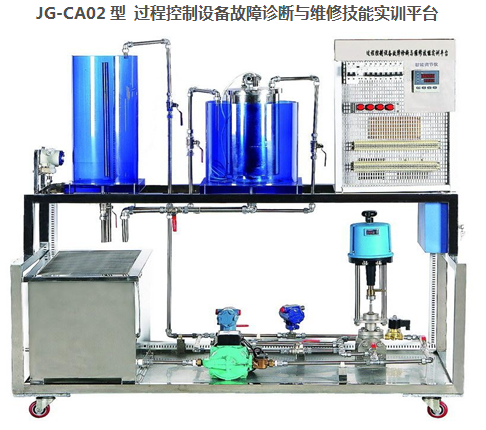

JG-CA02 型 過程控制設備故障診斷與維修技能實訓平臺
一、產品概述
隨著科學技術的飛速發展，過程控制設備自動化程度越來越高，過程控制設備的功能越來越多，操作也變得越來越復雜，許多智能儀表設備正逐漸被廣泛應用，因此要求現場設備維護及設備人員掌握的技能也應不斷更新。該提高技術工人的理論技術水平和實際操作技能，增強工人在新形式條件下的競爭能力，該套設備可以提高設備維護、檢修及操作人員現場處理問題的能力。
二、系統特點
1. 對象系統為不銹鋼框架，所有器件均為不銹鋼和鋁合金設計
2. 傳感器的二次測量?jī)x表安裝在對象上，方便學生在現場進行各項操作
3. 控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量?jī)x表，增強了學生的動手技能，同時對于現場儀表的接線更加直觀明了
4. 對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、技術性能
1 . 輸入電壓：?jiǎn)蜗嗳�(xiàn)～ 220V ± 10%，; 50HZ
2. 工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85% （ 25 ℃）海拔＜ 4000m
3. 整體尺寸： 160cm × 75cm × 154cm
4. 裝置容量：＜ 3kVA
四、系統組成
（一） 被控對象（不銹鋼框架）：
1. 動力系統： 1 套
2. 水箱： 2 套
3. 儲水箱： 1 套
4. 液位： 1 路壓力變送器進行水箱液位檢測
5. 流量： 1 路渦輪流量計進行管道流量檢測
6. 壓力： 1 路差壓變送器進行閥門前后端壓力差檢測
7. 溫度：共 2 路， 1 路 PT100 和 1 路 K 分度熱電偶對各自的介質溫度檢測
8. 電動調節閥： 1 套，通過改變閥門大小來控制管道流量的大小
9. 電磁閥： 1 個
10. 管路：若干
11. 閥門：若干
（二）控制系統（網孔板）：
1. 不銹鋼網孔板： 1 套
2. 故障設置箱： 1 套
3. 開關電源： 1 個
4. 單相調壓模塊： 1 個
5. K 分度熱電偶冷端補償器： 1 個
6. 漏電保護器： 5 個
7. 接線端子排：若干
8. 智能儀表： 1 個
五、實訓項目
1. 實訓裝置的結構組成和系統認識
2. 電動閥故障診斷與維修技能實訓
(1) 電動閥基本原理認識
(2) 電動閥常見故障分析
(3) 電動閥維護與維修
3. 壓力檢測儀表故障診斷與維修技能實訓
(1) 壓力檢測儀表基本原理認識
(2) 壓力檢測儀表常見故障分析
(3) 壓力檢測儀表維護與維修
4. 流量檢測儀表故障診斷與維修技能實訓
(1) 流量檢測儀表基本原理認識
(2) 流量檢測儀表常見故障分析
(3) 流量檢測儀表維護與維修
5. 溫度檢測儀表故障診斷與維修技能實訓
(1) 溫度檢測儀表基本原理認識
(2) 溫度檢測儀表常見故障分析
(3) 溫度檢測儀表維護與維修
6. 液位檢測儀表故障診斷與維修技能實訓
(1) 液位檢測儀表基本原理認識
(2) 液位檢測儀表常見故障分析
(3) 液位檢測儀表維護與維修
|
