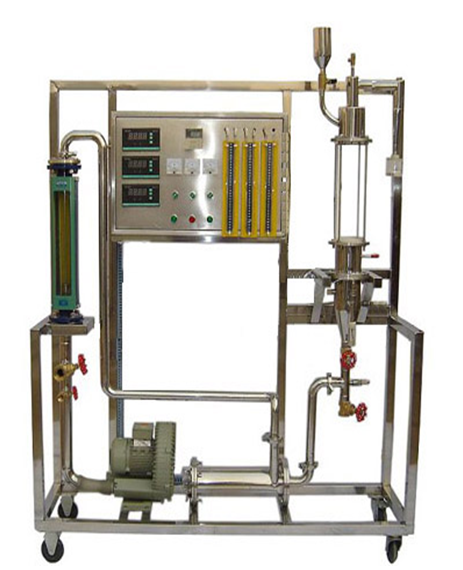

流化床干燥實驗裝置 JGKY-GZ/LHC
實驗?zāi)康模?
• 了解流化床干燥裝置的結構、流程及操作方法。
• 學習測定物料在恒定干燥條件下干燥特性的實驗方法，研究干燥條件對干燥過程特性的影響。
• 掌握根據實驗干燥曲線求取干燥速率曲線以及恒速階段干燥速率、臨界含水量、平衡含水量的實驗分析方法。
主要配置：
空氣旋渦泵、電加熱箱、流化床體、集塵器、加料斗、旋風分離器、 U 型壓差計、孔板流量計（或畢托管流量計）、不銹鋼實驗臺架及電控箱。
技術參數：
• 空氣旋渦泵：風量 450 m 3 /h ，風壓 120mmH 2 O, 效率 66% ，軸功率 0.75KW 。
• 電加熱箱：功率 2KW ，不銹鋼材質。
• U 型壓差計：測量流化床總塔壓差及進風流量。
• 電控箱：在電控箱上裝有智能溫控儀表，測量干燥室的進出口溫度；電源開關、風機開關，按下開關旋鈕對應的工作開始進行。
• 實驗臺架及控制屏均為不銹鋼材質，結構緊湊、外形美觀、流程簡單、操作方便。
• 外形尺寸： 1500 × 600 × 2000mm 。
數據采集型（ JGKY-GZLHC Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、溫度、流量等實驗數據。
|
