實驗?zāi)康模?
1 、熟悉流體流動中各種能量和壓頭的概念及相互轉化關系，加深對柏努利方程式的理解。
2 、觀察各項能量（或壓頭）隨流速的變化規律。

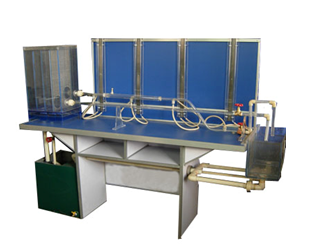

主要配置：
蓄水箱、水泵、有機玻璃實驗水箱、有機玻璃計量水箱、測壓管、閥門、不銹鋼框架。
技術參數：
1 、水泵為微型增壓泵，功率： 90W 。
2 、 計量水箱：容積大于 8L 。
3 、實驗管道：Φ 20 與Φ 40mm 。
4 、測壓管 Φ 8 有機玻璃管 指示液為水，無毒、使操作更為安全。
5 、實驗水箱： 400 × 250 × 450 mm （透明有機玻璃水箱）。
蓄水箱： 600 × 400 × 400 mm （ PVC 或不銹鋼水箱）。
6 、實驗所用的流體 -- 水為全循環設計。
7 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。
8 、 外形尺寸： 1800 × 500 × 1500 mm 。
|
