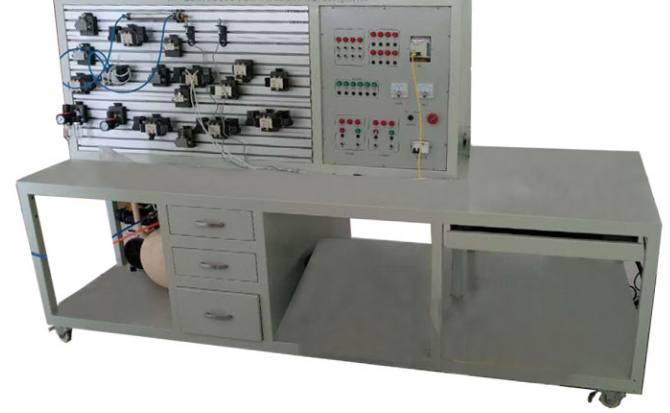

| JG JYQD-B型雙面氣壓傳動實驗臺
產品簡介： 該實驗臺是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成，集可編程控制和各種真實的氣動元件、各執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能.。
該實驗臺是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成，集可編程控制和各種真實的氣動元件、各執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能
一、性能特點：
1、實驗臺采用雙面操作的設計，在雙面電氣控制都配置了PLC編程器；
2、實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
3、操作臺采用T型鋁合金型材制作，經久耐用、美觀大方；
4、氣動元件安裝在特殊設計的模塊上，可以隨意地組合搭接各種實驗回路；
5、氣源采用無油靜音空所壓縮機提供，具有噪聲低（58db）的特點，氣體無油無味，清潔干燥。
二、試驗項目：
一 、單作用氣缸換向回路
二 、雙作用氣缸換向回路
三 、單作用氣缸（單向及雙向）調速回路：
（1）單作用氣缸單向調速回路
（2）單作用氣缸單向調速回路
四、雙作用氣缸單向及雙向調速回路
（1）雙向調速回路
（2）單向調速回路
五 、壓力控制回路
（1）基本壓力控制回路
（2）高低壓轉換回路
（3）差壓工作回路
六、單缸單次、連續自動往復控制回路
（1）手動往復控制回路
（2）單次自動往復控制回路
（3）連續自動往復控制回路
七、雙缸順序動作回路
八 、多缸順序動作回路
九、雙缸同步回路
十 、快速排氣閥、或門型梭閥應用回路
（1）快速排氣閥應用回路：
（2）或門型梭閥應用回路
十一 緩沖回路和多點同時控制回路
十二 全氣控氣動系統基本回路
（1）雙作用氣缸手動換向回路
(2) 卸壓控制單次自動往復運動回路
(3) 連續自動往復運動和速度控制回路。
三、基本配置：
序號 |
名稱及規格 |
數量 |
1 |
鋼架結構總操作臺 1600 × 920 × 1600 |
1 |
2 |
氣缸 MAL20 × 100-LB （雙作用單出桿） |
3 |
3 |
氣缸 MSAL20 × 100-LB （單作用單出桿） |
1 |
4 |
氣動執行器（旋轉缸） DA-52 |
1 |
5 |
汽車開門機構 |
1 |
6 |
透明氣缸 |
5 |
7 |
三位五通換向閥 4V230P-06DC24V/ 雙電控 |
1 |
8 |
三位五通換向閥 4V230C-06DC24V/ 雙電控 |
2 |
9 |
三位五通換向閥 4A230P-06/ 雙氣控 |
1 |
10 |
二位五通換向閥 4V220-06DC24V/ 雙電控 |
3 |
11 |
二位五通換向閥 4V210-06DC24V/ 單電控 |
2 |
12 |
二位五通換向閥 4A210-06/ 單氣控 |
2 |
13 |
二位五通換向閥 4A220-06/ 雙氣控 |
1 |
14 |
二位三通換向閥 3V210-06NCDC24V/ 單電控 |
4 |
15 |
二位三通換向閥 3L210-06/ 手動控制 |
2 |
16 |
二位二通換向閥 S3R-06/ 行程控制 |
2 |
17 |
梭閥 KV-06 |
2 |
18 |
快速排氣閥 QE-01 |
2 |
19 |
單向節流閥 ASL100-06 |
16 |
20 |
減壓閥 AR1500 |
2 |
21 |
行程開關 ME-8108 |
8 |
22 |
氣動二聯體 AFC2000 |
2 |
23 |
快速接頭 APC6-06 |
124 |
24 |
消聲器 BSL-01 |
38 |
25 |
氣管 PUA0640 |
30 米 |
26 |
三通接頭 APE6 |
20 |
27 |
四通接頭 AP2A6 |
3 |
28 |
可編程控制器 PLCDVP-14ES |
1 |
29 |
可編程控制器 PLCDVP-32ES |
1 |
30 |
文本屏 |
1 |
31 |
手編器 DCPHPP02 |
1 |
32 |
空氣壓縮機靜音無油空氣壓縮機 型號 TYW-1 電壓 220V 50HZ 功率 550W
轉速 1400r/min
啟動壓力（運行中） 0.45MPa(0.1-0.8Mpa 可調 )
停機壓力（運行中） 0.75Mpa
額定排氣量 ≥ 55L/min(0.4Mpa 時 )
噪音 ( 58-62)Db （ A ）
儲氣罐溶積 22L
重量 25Kg |
1 |
33 |
開口扳手 12 ～ 14 |
1 |
34 |
開口扳手 17 ～ 19 |
1 |
35 |
活動扳手 6 ＂ |
1 |
36 |
內六角扳手 3mm |
1 |
37 |
剪刀 |
1 |
38 |
十字起 4 ＂ |
1 |
39 |
一字起 4 ＂ |
1 |
40 |
一字起 3 ＂ |
1 |
JGJYQD-C型氣壓傳動技術綜合實驗臺基本電器元件表
名 稱 |
型 號 |
數 量 |
備 注 |
PLC 編程控制器 / 臺達 |
FXIS-30 |
2 個 |
|
液晶顯示屏 |
F940VT |
1 個 |
臺達 |
手編器 |
FX-20P |
1 個 |
|
電源 |
S-200-24 |
1 個 |
|
通訊電纜 |
配套 |
1 個 |
|
控制按鈕 |
LA39 貨燈（ 24V ） |
22 個 |
自鎖兩常開（紅） |
控制按鈕 |
LA39 貨燈（ 24V ）紅 |
10 個 |
不自鎖一常開一常閉 |
控制按鈕 |
LA39 貨燈（ 24V ）綠 |
5 個 |
不自鎖一常開一常閉 |
航空插 |
XS12J2Y |
20 套 |
|
航空插 |
XS12J4Y |
22 套 |
|
指示燈 |
NHC AC220V |
12 個 |
|
轉換開關 |
PBC （ Y090 ） LYA7 |
2 個 |
|
保險管 |
5A |
2 個 |
|
繼電器 |
WJ152-4C-T |
14 個 |
4 常開 4 常閉 |
電壓表 |
85C-V （ 50V ） |
2 個 |
|
電流表 |
85C-A （ 2A ） |
2 個 |
|
行程開關 |
MF8108 |
8 個 |
|
氣泵 |
|
1 臺 |
|
|
