| 液壓與PLC控制液壓實訓裝置

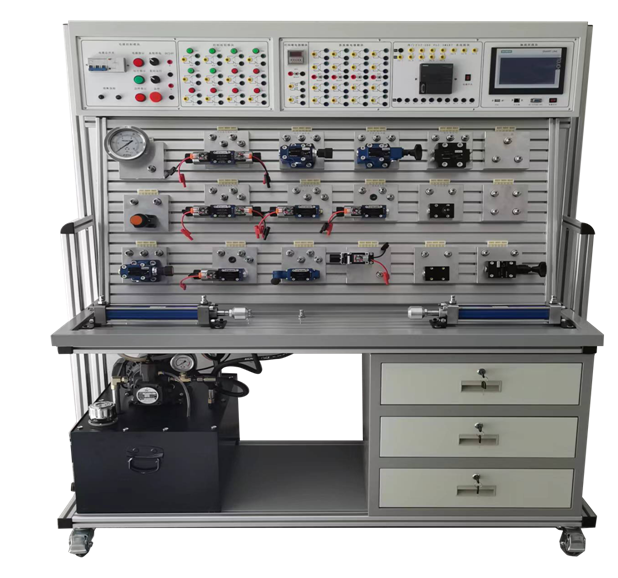

JGYEYA2液壓與PLC控制液壓實訓裝置
。 一、概述：
液壓與 PLC控制實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、系統采用電、液一體化結構，下半部分為標準化液壓實訓板，用以完成液壓元件的安裝固定、油路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，傾斜安裝實訓面板鋁型材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用鐵質雙層亞光密紋噴塑凹凸型結構，帶有集中收集實訓遺油設計。
4、實訓裝置主框架左邊安裝有油管托架，右邊安裝有導線托架。
5、下柜采用鐵質雙層亞光密紋噴塑結構，用于儲存元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1510mm×700mm×1800mm
7、液壓泵站：最大容積45L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、泵站運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電
輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制、監控技術于一體，靈活實現其功能。
12、液壓氣動仿真軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及 回路的設
計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、
液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學生的學習
興趣，激發學習的主動性。
四、液壓元器件配置清單：
序號 |
型號 / 規格 |
名稱 |
數量 |
單位 |
1 |
|
實訓臺 |
1 |
臺 |
2 |
1510 × 700 × 1750 （ mm ） |
實訓桌 |
1 |
張 |
3 |
S7-SMART-20SR |
PLC 主機模塊 |
1 |
塊 |
4 |
380V 、 24V |
電源模塊 |
1 |
塊 |
5 |
|
控制按鈕模塊 |
1 |
塊 |
6 |
|
直流繼電器模塊 |
1 |
塊 |
7 |
|
時間繼電器模塊 |
1 |
塊 |
8 |
泵站 |
電機 |
1 |
臺 |
9 |
限壓式變量葉片泵 |
1 |
臺 |
10 |
油溫液面計 |
1 |
只 |
11 |
空氣濾清器 |
1 |
只 |
12 |
吸油過濾器 |
1 |
只 |
13 |
耐震不銹鋼壓力表 |
1 |
只 |
14 |
油箱 |
1 |
只 |
15 |
MOB40-200 |
雙作用油缸 |
2 |
只 |
16 |
2FRM5-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
17 |
3WE6A61B/CG24N9Z5L |
二位三通電磁換向閥 |
2 |
只 |
18 |
4WE6C61B/CG24N925L |
二位四通電磁換向閥 |
1 |
只 |
19 |
4WMM6C50BF |
二位四通手控換向閥 |
1 |
只 |
20 |
4WE6E61B/CG24N9Z5L |
三位四通電磁換向閥（ O ） |
1 |
只 |
21 |
4WE6J61B/CG24N9Z5L |
三位四通電磁換向閥（ H ） |
1 |
只 |
22 |
DRVP10-1-10 |
單向節流閥 |
1 |
只 |
23 |
RVP10-10B |
單向閥 |
1 |
只 |
24 |
DB10-1-50B/100U |
先導式溢流閥 |
1 |
只 |
25 |
DBDH6P10B/100 |
直動式溢流閥 |
1 |
只 |
26 |
DZ10-1-30B/100 |
先導式順序閥 |
1 |
只 |
27 |
DR10-4-50B/100Y |
先導式減壓閥 |
1 |
只 |
28 |
SV10PA2-30B |
液控單向閥 |
2 |
只 |
29 |
HED40P15/100Z14L24 |
壓力繼電器 |
2 |
只 |
30 |
|
三通 |
4 |
只 |
31 |
|
四通 |
3 |
只 |
32 |
YN-100ZQ/10MPa |
耐震壓力表 |
1 |
只 |
33 |
|
行程開關 |
4 |
只 |
34 |
膠管 |
M16*1.5/8I-W-0.9M( 裝好快速接頭 ) |
10 |
根 |
35 |
|
M16*1.5/8I-W-0.7M( 裝好快速接頭 ) |
10 |
根 |
36 |
電機電源線 |
1 |
根 |
37 |
西門子 |
編程電纜 |
1 |
條 |
38 |
L-HL46 |
液壓油 |
2 |
桶 |
39 |
|
液壓實訓指導書 |
1 |
冊 |
40 |
|
PLC 編程軟件、程序 |
1 |
盤 |
41 |
|
工具 |
1 |
套 |
五、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用調速閥控制的同步回
17、PLC控制的連續往返回路；
18、PLC控制的延時返回的單往復回路。
19、PLC控制的壓力繼電器順序動作回路
20、PLC控制的行程開關順序動作回路
21、時間繼電器控制的順序回路 |
