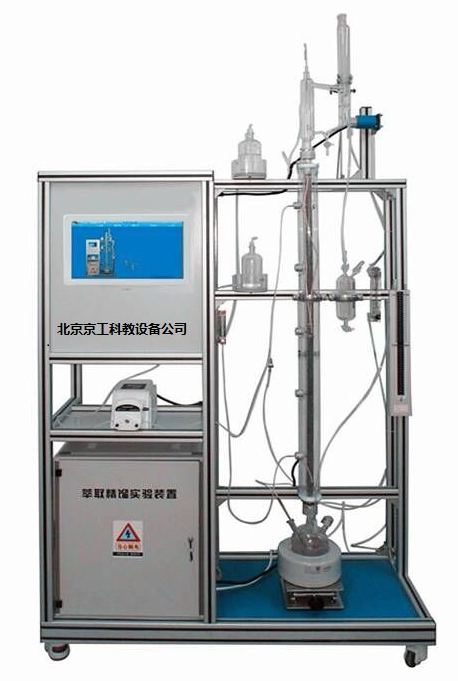

1 、玻璃萃取精餾塔體：φ 25 × 1400mm ，五側口，填料為 316L 不銹鋼Φ 3mm θ網環。塔外壁 2 段導電膜加熱保溫，功率各 300W 。
2 、溶劑回收塔：φ 25 × 1200mm ，五側口，填料為 316L 不銹鋼Φ 3mm θ網環。塔外壁 2 段導電膜加熱保溫，功率各 300W 。
3 、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。
4、玻璃塔釜：容積500mL，測溫口、取樣口。
5、加熱器：功率300W，集成控制。
6 、 溫度傳感器：Pt100，顯示分度0.1℃。
7 、 250ml 高位玻璃加料瓶，液體轉子流量計：范圍 2.5 ～ 25ml/min ，數量 2 套。
8 、 塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成， 回流比控制范圍：99：1—1：99。
9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式 。
11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
12、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
13、額定電壓：220V，總功率：2.2kW。
14、外形尺寸：1500×550×2300mm（長×寬×高），外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
16、配數據采集軟件一套，在線工業組態軟件一套 |
