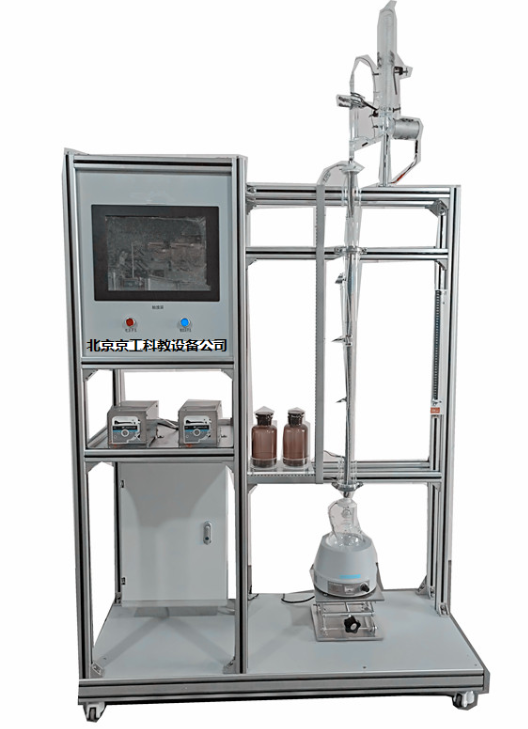

• 精餾塔塔徑φ 20mm ，塔高 1200mm, 材質為玻璃塔結構，塔內填裝 316L 不銹鋼φ 3mm θ網環型填料。塔釜為三口燒瓶，帶導電膜保溫，保溫段加熱功率上下兩段各 300W ；塔釜容積： 500ml 。
• 塔釜加熱：塔釜置于 500W 電熱包中。集成控制。
• 液體流量計范圍： 1.6-16ml/min 。
4 、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等組成，回流比控制范圍： 99 ： 1 — 1 ： 99 。
5、溫度傳感器：Pt100，顯示分度0.1℃。
6、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
7、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式 。
8、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
9、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
10、額定電壓：220V，總功率：1.5kW。
11、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
12、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
13、 配數據采集軟件一套，在線工業組態軟件一套。 |
