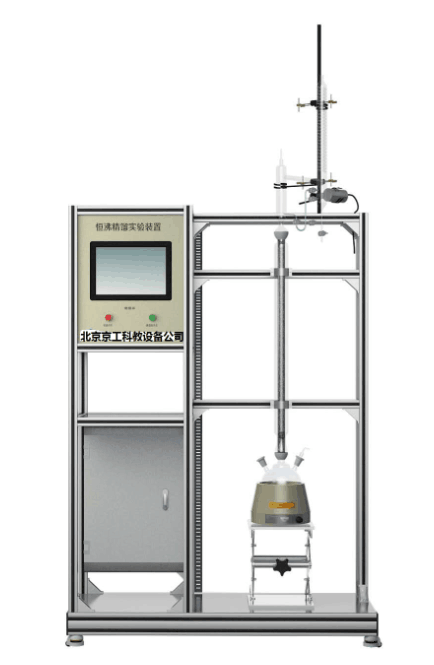

• 玻璃 精餾塔：塔體無側口，直徑Φ 20mm ，塔高 1.2m ，玻璃外罩Φ 70mm ，填料為 316L 不銹鋼Φ 3mm θ網環。
• 塔保溫：塔外壁上、下兩段透明導電膜加熱保溫（手動控制），加熱功率各 250W 。
3、塔頭：自動回流比控制，蛇管冷凝器， 塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流。回流比控制器：時間繼電器，按秒進行時間控制。
4、玻璃塔釜：容積500mL，測溫口、取樣口。
5、加熱器：功率300W，集成控制。
6、溫度傳感器：Pt100，顯示分度0.1℃。
7、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
8、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式 。
9、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
10、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
11、額定電壓：220V，總功率：1.5kW。
12、外形尺寸：1300×500×2200mm（長×寬×高），外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
14、 配數據采集軟件一套，在線工業組態軟件一套。 |
