（1）系統基本功能模擬
? 用戶登錄/注銷；
? 站遙控轉換；
? 區域選擇；
? 設備名稱顯示/隱藏；
? 站場圖放大/縮��；
? 顯示車體號/車次號；
? 報警信息顯示/隱藏；
? 列車詳細信息框顯示/隱藏；
? 站臺詳細信息框顯示/隱藏；
? 查看相鄰連鎖站；
? 全屏顯示站場圖；
? 詳細設備狀態。
（2）站臺及折返站臺控制功能
? 站臺扣車、取消扣車；
? 站臺提前發車；
? 站臺詳細信息顯示。
（3）區段操作功能
? 區段封鎖、區段解封；
? 區段跟蹤切除、區段跟蹤激活。
（4）道岔操作功能
? 道岔定操、道岔反操；
? 道岔封鎖、道岔解封；
? 道岔單鎖、道岔單解； |
（5）信號機操作功能
? 設置進路；
? 取消列車進路、取消調車進路；
? 設置自動通過進路、取消自動通過進路；
? 重開列車信號；
? 封鎖、解封；
? 進路交人工控；
? 進路交自動控；
? 查詢進路控制狀態。
（6）車站權限操作功能
? 緊急站控；
? 請求中控；
? 請求站控；
? 非請求站控。
（7）工具欄按鈕功能仿真
? 進路建立功能；
? 總?cè)∠δ埽?
? 信號重開功能；
? 總?cè)私夤δ埽?
? 引導進路功能；
? 引導總鎖功能；
? 道岔總定功能；
? 道岔總反功能；
? 道岔單鎖功能；
? 道岔解鎖功能；
? 區故解功能。 |
2.3、車輛段計算機聯鎖仿真系統
計算機聯鎖仿真系統由仿真操作表示機和仿真聯鎖運算控制機組成。
計算機聯鎖仿真系統包含但不限于如功能:
? 辦理列車進路；
? 調車進路；
? 引導進路；
? 推送進路；
? 引導總鎖；
? 單操道岔；
? 單鎖道岔；
? 封閉道岔；
? 取消進路；
? 人工解鎖進路；
? 區段故障解鎖；
? 站場間接發車作業等微機聯鎖的各種功能以及各種常見故障的仿真；
? 系統通過機車控制系統對沙盤上的機車進行控制。
2.4、ATP/ATO仿真系統
ATP/ATO子系統功能模擬包括軌旁ATP/ATO、車載ATP/ATO及集中站聯鎖的功能，其模擬的功能邏輯和相應的控制功能能在列車運行模擬過程中完全充分體現，包括：
? 自動檢測列車位置；
? 車地信息傳輸；
? 列車運行間隔控制和超速防護；
? 測速功能；
? 列車自動折返；
? 列車啟動控制；
? 進站定位停車；
? 列車區間運行時分控制；
? 列車運行自動調整。 |
2.5、大屏幕顯示仿真系統
系統包含但不限于如下功能：
? 具備顯示全線路軌道、信號機、道岔狀態；
? 監視列車的運行和車次編號，軌道占用、出清等顯示狀態信息；
? 能同時對線路上所有的設備和列車位置信息進行監視。
2.6、教員管理系統
系統以學生實訓為核心，提供教師教學、學生自學等輔助功能。教學過程中由教員使用，監控所有學員機狀態和設置故障，主要包含以下功能：
? 教員登錄/注銷；
? 系統同步時間；
? 其他系統終端遠程關閉；
? 終端信息顯示/隱藏；
? 故障信息顯示/隱藏；
? 學員信息管理界面；
? 授權人控小車權限；
? 全線/場/段 監控；
? 故障設置；
? 系統管理；
? 課程設置與發布。 |
序號 |
名稱 |
設備名稱 |
主要技術參數 |
數量 |
單位 |
1 |

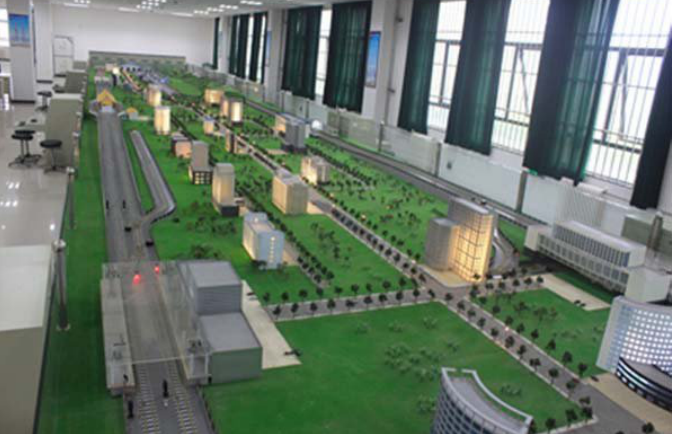

城市軌道交通運營沙盤實訓系統硬件
|
線路 |

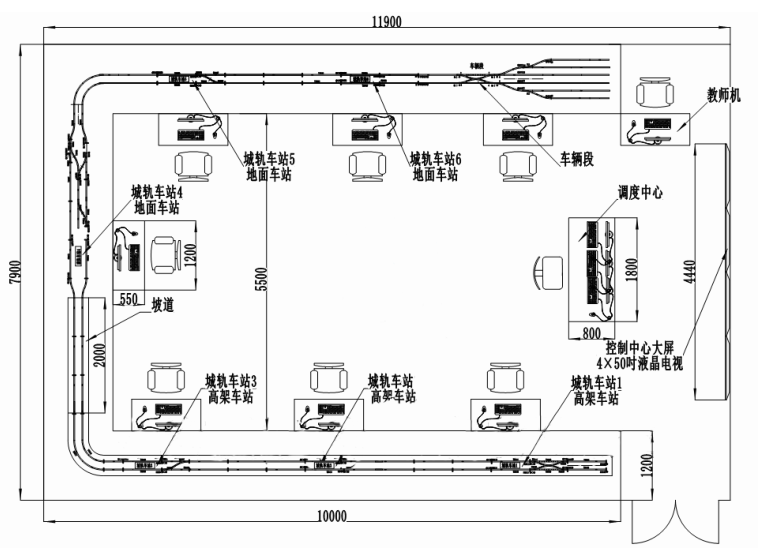

線路應按真實線路1:87比例制作，包含6個正線車站、1個車輛段。正線車站應設置4個聯鎖站、2個非聯鎖站，車輛段應設置4條存車線、1條洗車線、1條檢修線。 |
1 |
套 |
2 |
沙盤臺體 |
沙盤臺體應采用輕鋼框架結構拼接，保證使用中不發生變形、生銹、開裂；臺架四周采用冷軋鋼板加工固定封板及檢查門；臺面四周采用不銹鋼封邊；臺面路基底層采用優質多層板制作，噴涂優質防火漆；臺面每平米能承受普通兩人的重量而不產生導致盤面損毀及變形，沙盤具備防鼠害功能。 |
1 |
套 |
3 |
模型軌道、道岔、轉轍機 |
模型軌道、道岔及轉轍機應選用進口設備（1:87比例），保證模型列車運行的穩定性和通過性。模型道岔應具備正、反的定位檢測功能，確保道岔扳動后位置準確性。 |
1 |
套 |
4 |
模型信號機 |
模型信號機應按實物1:87比例進行制作，采用進口LED發光光源，使用壽命大于5年以上，可同時亮也可單獨控制，信號機的各燈位可單獨控制開/關。信號機包含調車信號機、列車信號機、阻擋信號機等類型。 |
1 |
套 |
5 |

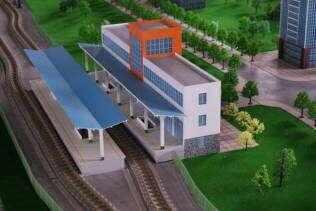

模型山水等裝飾 |
沙盤盤面應放置公益性建筑模型、標志性建筑、街道、公園、花園、山體、湖泊等模型裝飾。 |
|
|
6 |
模型列車 |
模型列車應采用1:87比例，每列列車模型包括一節動車和一節拖車，配裝與地鐵車輛外觀一致的車殼。模型列車采用內部配裝鋰電池方式提供動力，連續工作時間不低于8小時。模型列車內部配裝無線通訊模塊，列車底部安裝讀卡器，能夠?qū)崟r將模型列車實時位置等信息通過無線方式傳輸給控制中心。模型列車應具備不少于64級的調速功能。 |
6 |
列 |
7 |
模型設備控制系統 |
模型設備控制系統電源供電應采用安全電壓DC24V供電。系統結構為3U機箱標準，內部應由電源單元、主控單元、道岔控制單元、信號機控制單元等單元組成，內部各單元之間應采用CAN總線通訊連接，主控單元應具備TCP/IP網絡通訊接口，可以與OCC進行網絡對接。 |
1 |
套 |
8 |
遠程無線控車通信模塊 |
遠程無線控車通信模塊應能與模型列車進行無線雙向通信，該模塊能實現全沙盤范圍內的無線通信覆蓋，實時將列車狀態發送到控制中心，并接收控制中心的加速、減速、停止、啟動、換向運行等控制命令，可確�？刂浦行哪軌�?qū)崟r與模型列車保持雙向通信。 |
1 |
套 |
9 |
模型車輛位置檢測系統 |
實現模型列車讀卡器讀取模擬地面應答器方式判斷車輛位置檢測。 |
1 |
套 |
10 |
控制中心工作臺 |
調度臺：2800×700×750（桌架采用矩形方管，桌板采用進口防火板，同色pvc封邊）；
配套座椅：580×500×800mm（優質中密度板，防火貼面，優質封邊）。 |
1 |
套 |
11 |
通訊和數據服務器 |
產品類別：塔式
CPU型號：Xeon E3-1220
硬盤容量：1TB
網絡控制器：雙千兆網卡
鍵盤:USB光電標準鍵盤
鼠標:USB光電鼠標
顯示器：17英寸液晶寬屏 |
1 |
套 |
12 |
中心ATS仿真系統計算機 |
CPU 型號：Intel 酷睿 i3
內存：4GB
硬盤：500GB
網絡通訊: TCP/IP 10/100BaseT
獨立1G顯卡
USB光電標準鍵盤和鼠標
顯示器：19英寸液晶寬屏 |
1 |
套 |
13 |
大屏顯示控制計算機 |
CPU 型號：Intel 酷睿 i3
內存：4GB
硬盤：500GB
網絡通訊: TCP/IP 10/100BaseT
顯卡：支持四屏顯示
鍵鼠：USB光電標準鍵盤和鼠標 |
1 |
臺 |
14 |
大屏顯示系統終端 |
設備類型：超窄邊液晶電視；
屏幕尺寸：50英寸；
屏幕比例：16:9 ；
分辨率：1920*1080；
背光類型：LED。
注：含安裝支架。 |
4 |
臺 |
15 |
教員管理系統工作臺 |
1200×600×750m（桌架采用矩形方管，桌板采用進口防火板）；
配套座椅：580×500×800mm（鋼木結構，優質中密度板，防火貼面，優質封邊） |
1 |
套 |
16 |
教員管理系統計算機 |
CPU 型號：Intel 酷睿 i5
內存容量：4GB
硬盤容量：500GB
顯卡：獨立1G顯卡
顯示器：19英寸液晶寬屏 |
1 |
套 |
17 |
車站級ATS模擬系統及車輛段微機聯鎖仿真系統工作臺 |
1200×600×750m（桌架采用矩形方管，桌板采用進口防火板）；
配套座椅：580×500×800mm（鋼木結構，優質中密度板，防火貼面，優質封邊） |
7 |
套 |
18 |
車站、車輛段計算機 |
CPU 型號：Intel 酷睿 i3
內存：4GB
硬盤：500GB
網絡通訊: TCP/IP 10/100BaseT
顯卡：獨立1G顯卡
鍵鼠：USB光電標準鍵盤和鼠標
顯示器：19英寸液晶寬屏 |
7 |
套 |
19 |
標準機柜 |
類型：網絡機柜；
容量：22U；
外觀參數:高度1166mm×寬度600mm×深度600mm。 |
1 |
套 |
20 |
網絡交換機 |
產品類型：快速以太網交換機
傳輸速率：10/100Mbps
端口數量：16個 |
1 |
臺 |
21 |
電腦音箱 |
音箱系統：2.0聲道
音頻接口：3.5mm音頻接口 |
1 |
套 |
22 |
網絡布線及施工 |
各類線纜及耗材，符合行業標準，滿足系統需求。 |
1 |
套 |
23 |
城市軌道交通運營沙盤實訓系統軟件
|
中心ATS仿真系統 |
仿真真實地鐵中心ATS軟件(HMI和CLOW)；仿真卡斯柯型中心ATS(CATS)軟件。 |
1 |
套 |
24 |
ATP/ATO仿真系統 |
ATP/ATO子系統功能模擬包括軌旁ATP/ATO、車載ATP/ATO及集中站聯鎖的功能，具有自動檢測列車位置、車地信息傳輸、列車運行間隔控制和超速防護、測速功能、列車自動折返、列車啟動控制、進站定位停車、列車區間運行時分控制、列車運行自動調整等功能。 |
1 |
套 |
25 |
大屏顯示仿真系統 |
顯示全線路軌道、信號機、道岔狀態；監視列車的運行和車次編號，軌道占用、出清等顯示狀態信息。 |
1 |
套 |
26 |
教員管理系統 |
系統管理、學員信息管理、課程設置與發布、各車站狀態監控和故障設置等。 |
1 |
套 |
27 |
車站ATS系統 |
仿真真實地鐵車站ATS(LOW)軟件；仿真卡斯柯型車站ATS(LATS)軟件。 |
6 |
套 |
28 |
車輛段計算機聯鎖仿真系統 |
計算機聯鎖仿真系統功能包含不限于：辦理列車進路、調車進路、引導進路、推送進路、引導總鎖、單操道岔、單鎖道岔、封閉道岔、取消進路、人工解鎖進路、區段故障解鎖、站場間接發車作業等微機聯鎖的各種功能以及各種常見故障的仿真、系統通過機車控制系統對沙盤上的機車進行控制。 |
1 |
套 |
