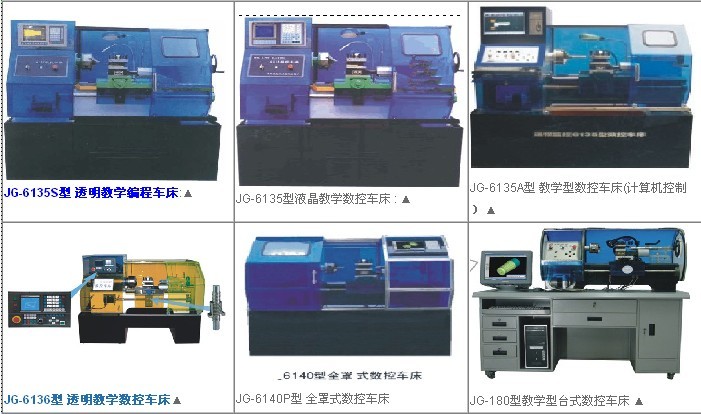

教學透明型數控車床、教學生產型數控車床系列
|
|
|
透明教學型車床簡介：
6135型、6136型、6140P型等系列透明數控車床是透明教學模擬機床，外形美觀，整機傳動路線一目了然，
通過專業課程的教學和本模型演示，可清楚地了解車床的內在部位的結構和作用，使學生很快地掌握專業知識
。該機床采用機電一體化設計，床身用高硬度工程塑料精制而成，采用四工位自動回轉刀架，通過編程對各種盤類、軸類等塑料零件自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工件的切削加工，并能進行切槽、鉆孔等教學模擬工作。
JG-6135型液晶數控車床簡介：
6135 型數控車床是設計精巧的經濟型教學數控車床，配備高可靠性的 31DT 數控系統。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成端面、外圓、內孔、球面、錐面等母線為二次曲線的各種回轉體的車削加工，同時能完成普通細牙螺紋的車削。所以它特別適合于教學事業。本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。機床采用 4 工位自動轉位刀架，適用于加工形狀復雜的零件。 6135 型數控車床加工的主要對象有：硬質工程塑料、純塑料、低硬度鋁制品等。該機床與編程模擬器配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理 CAD/CAM 等專業課程的數控實驗與培訓。
主要技術參數：
三爪卡盤 |
160mm |
床身上最大回轉直徑 |
350mm |
最大工件長度 |
500mm |
電動刀架 |
四工位 |
主軸孔徑 |
40mm |
主軸轉速、無級變速 |
200------1500rpm |
進給量范圍 |
18--- -1500mm /min |
最小設定單位、縱向 |
0.001mm |
最小設定單位、橫向 |
0.001mm |
數據格式執行標準 |
ISO |
程序輸入方式 |
MDI 手動數據方式 |
程序存儲量 |
128k |
內存程序最多個數 |
30 |
主電機功率 |
0.75kw |
機床外型尺寸（長 X 寬 X 高） |
1670×810× 1500mm |
機床重量 |
450kg |
JG-6132教學生產兩用型數控車床簡介 ：
CNC6132/6140型數控車床(教學/生產兩用型801系統與國產系統)
一、特點： CNC6132/40 數控車床配備西門子（ SINUMERIK 801 ）系統和交流伺服單元，采用自動刀架及手壓式潤滑系統。該機床床身導軌采用超音頻淬火工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度，抗振性好，具有運行平穩、工作可靠、精度高、功能豐富、操作方便、應用范圍廣等特點，能自動完成 開深槽、坯料去除、螺紋車削、深孔、彈性攻絲等，都可以通過固定的車削循環以及豐富的編程指令集來實現。 適合于多品種、中、小批量產品的加工。
二、 西門子、國產數控系統主要功能：
◆ 液晶操作面板： 5.7 英寸 液晶顯示器 ； 顯示語言：簡體中文
◆ 機床數據和用戶數據閃存?zhèn)浞?： 128 KB
◆ 英制 / 公制編程；輪廓編程；倒角 / 圓角過渡功能；
◆ 操作方式：自動方式； DNC 方式； MDA 方式； JOG 方式；示教方式。
◆ 顯示： 8 種帶圖形支持 , ；程序錯誤顯示；自診斷功能；報警顯示。
◆ 編程標準和操作功能： DIN66025 編程標準；帶中文注釋的車削工藝循環；直線插補、圓弧插補、三點圓弧插補；帶圖形支持輪廓編程；參數化編程；
◆ 集成 PLC 應用程序
三、機床的主要規格與參數
項 目 |
6132/6140 |
項 目 |
6132/6140 |
床身上最大工件回轉直徑 |
320/ 400mm |
Z 軸定位精度 |
± 0.02 mm |
最大工件長度 |
750mm |
X 軸重復定位精度 |
0.005 mm |
主軸轉速范圍 |
100-1600rpm |
Z 軸重復定位精度 |
0.01 mm |
主軸錐孔 |
英氏 6 ＃ |
尾座套筒內孔錐度 |
英氏 4 號 |
電動刀架 |
4 工位 |
主電機功率 |
3 ／ 4.5kw |
X 軸快速進給 |
3000mm ／ min |
冷卻泵功率 |
0.09 kw |
Z 軸快速進給 |
6000mm ／ min |
機床凈重量 |
1400KG |
X 軸定位精度 |
± 0.01 mm |
機床尺寸（長 x 寬 x 高） |
1890 × 1060 × 1460 mm |
注：本車床訂貨時需注明是 6132 型號還是 6140 型號。兩種型號價格不同，如需其它產品資料請電話聯系。
|
|
|
|
