JG-14 型 樓宇變頻恒壓供水技能實訓裝置
一、系統概述

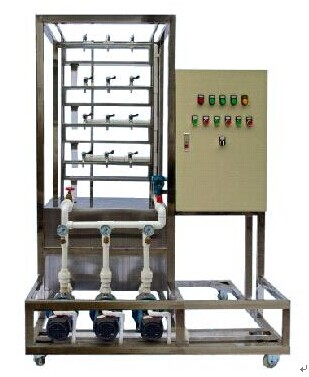

“ JG-14 型 樓宇變頻恒壓供水技能實訓裝置”集 PLC 、變頻調速、過程控制、工程組態技術于一體。它由三層住宅消防、生活供水系統（實物模型），控制平臺兩大部分組成，包含了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、家用水龍頭、蓄水池等工程設備�？刂破脚_采用 PLC+ 變頻器的開放式控制結構，可以完成多種模式下的樓層恒壓供水實訓實訓，為教學研究變頻恒壓供水技術提供一個開放的操作平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實訓設備。
二、系統特點
控制平臺采用 PLC+ 變頻器的開放式控制結構，提供組態軟件和 PLC 開發環境，可以讓學生自行設計控制方案，靈活性強。
控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方式，當自動控制失效時，系統由手動控制方式運行。
控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬三層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由 3 臺水泵構成，其中 1 臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模擬大樓給排水系統的典型結構。
三、技術參數
輸入電源：三相四線～ 380V ± 10% 50Hz
環境溫度： +4 ℃～ +45 ℃
裝置容量：＜ 5kVA
整機外形尺寸： 1200mm × 800mm × 1650mm 安全保護：具有漏電自動保護裝置，短路保護。
四、實訓項目
結構認識與調試
單泵控制變頻恒壓供水
生活水系統靜態壓力控制
生活水系統動態壓力控制
生活水系統的分時控制
夜間休眠模式下的供水
消防狀態控制
綜合控制系統
五、基本配置
電源控制屏（鐵質雙層亞光密紋噴塑結構）
(1) 交流電源（帶有過流保護）：單相交流電 220V 50Hz
三相交流電 380V 50Hz
(2)PLC 采用三菱 FX2N 可編程控制器，提供了 PLC 開發環境，可以讓學生自行設計控制方案。
(3) 變頻器采用三菱變頻器 1.5KW
(1) 生活供水管網的恒壓供水
(2) 可實現以天為周期的定時控制壓力控制，以適應供水壓力變化的需求
(3) 夜間可啟動休眠小泵運行實現最大限度節能，實現小流量下的生活供水
手動控制裝置
控制系統采用手動控制和自動控制兩種控制方式，手動控制器在實際工程應用中具有十分的重要性，在該裝置當中加入該裝置具有如下作用：
(1) 在自動控制器失效的狀態下，手動控制系統可以保證系統的可靠運行
(2) 在系統投入自動控制前，可用手動控制器檢驗動力線路和動力設備的運行工況，可靠保護 PLC 和變頻器設備
恒壓供水模型
供水模型全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模擬三層大樓給水系統，具有有生活水系統和消防水系統兩種水路模型；動力系統由 3 臺水泵構成，其中一臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模擬常規生活供水系統、消防供水系統和夜間小流量供水系統，能生動模擬大樓給排水系統的典型結構
監控軟件
配備監控系統軟件 , 可以實現對供水過程的全監控。實現控制系統的參數整定和狀態分析。提供組態軟件，可以讓學生自行設計監控界面。
六。實際配置清單
1 ．交流接觸器 |
6 |
2 ．三相漏電開關 |
1 |
3 ．單片斷路器 |
2 |
4 ．熱繼電器 |
3 |
5 ．熔斷器 |
6 |
6 ．變頻器 |
1 |
7 ． PLC |
1 |
8 ．水泵 |
3 |
9 ．壓力變送器 |
1 |
10 ．指示燈 |
若干 |
11 ．按鈕 |
若干 |
12 ．不銹鋼架子 |
1 |
13 ．水閥 |
10 |
14 ．壓力表 |
4 |
|
