JG-X62W 型 萬能銑床實訓及技能考核裝置
一、概述
“ JG-X62W 型萬能銑床實訓及技能考核裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的設備 �？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于 設備 均采用實際電器，所以可作為社會電工類職業培訓中機床電氣 維修 方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備，達到了耗資 少、教學效果顯著的目的。
二、適用范圍
本裝置適用于 X62W 萬能銑床電氣控制的模擬與 X62W 萬能銑床電氣故障排除的技能考核。
三、技術性能
1 、輸入電源：三相四線（ ~380V ± 10% 50Hz ）
2 、工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85%( 25 ℃ ) 海拔 < 4000m
3 、裝置容量：＜ 1KVA
4 、 外形尺寸： 1410mm × 725mm × 1535mm
四、裝置的基本裝備
1 、電源控制面板（鋁質面板）
（ 1 ）交流電源（帶有漏 電 保護 措 施）提供三相交流電源（ 380V ）
（ 2 ）人身安全保護體系
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2 、主令控制及圖示板（鋁質面板）

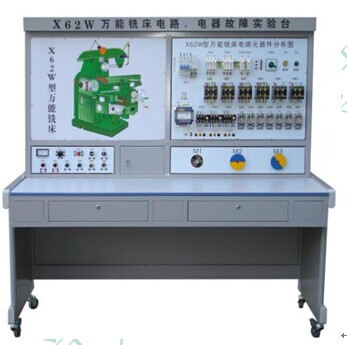

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。面板上印有 X62W 萬能 銑床 立體示意 圖，可以很直觀地看出 X62W 萬能銑床的外形輪廓。
3 、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4 、三相異步電動機
3 只 380V 三相鼠籠異步電動機，分別用作主軸電動機、進給電動機和冷卻泵電動機。
5 、故障開關箱
設有 20 個開關。
6 、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
7 、無線智能考核系統 ( 免布線 )
該系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有無線智能答題器。答題器是由 240 × 128 點陣藍底背光液晶顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印�？己讼到y(tǒng)的功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數 , 具有發卷、提交功能。
8 、仿真軟件
軟件可以完全仿真機床電路的工作過程。
五、實驗項目及主要內容
1 、學生熟悉常用低壓電器的機構、原理；
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3 、提高學生的動手能力的技能操作水平；
4 、通過對銑床故障排除，完成銑床常見故障的排除；
5 、利用智能答題器進行排故和答題。

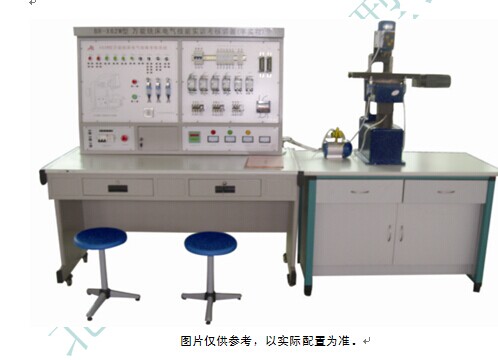

JG-X62W 型萬能銑床電氣技能實訓考核裝置（半實物）
本裝置由電源控制部分、機床電氣控制部分、仿真機床構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
技術性能
1 、輸入電源：三相四線（ 380V±10% 50Hz ）
2 、工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85%( 25 ℃ )
3 、裝置容量：＜ 1KVA
4 、重 量： 150kg
5 、外形尺寸： 1400mm × 700mm × 1500mm
二、裝置構成
（一）主控屏
1 、三相四線電源輸入，通過漏電保護器接通總開關。
2 、設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3 、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）實訓桌：桌體為鋁木結構
（五） 電氣部分的操作，能實現 X62W 型萬能銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護
（六） 機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于檢測故障
（七） 控制屏的故障箱內設有 30 個開關，通過撥動故障開關可設置相應的故障點
三、實訓項目與目的
1 、熟悉常用低壓電氣的機構、原理；
2 、通過觀察機床模擬運動，了解機床的真實運動狀況；
3 、掌握機床電器控制原理及各種保護裝置；
4 、掌握機床常見故障發生部分現象及排除方法。
四、故障點設置一覽表
故障編號
|
故障現象 |
故障編號 |
故障現象 |
1 |
冷卻泵電機不能啟動 |
16 |
進給電機不能正轉 |
2 |
主軸、進給均不能啟動 |
17 |
工作臺不能向上或向后進給 |
3 |
主軸無變速?zèng)_動 |
18 |
圓形工作臺不能工作 |
4 |
主軸停止制動不正常 |
19 |
圓形工作臺不能工作 |
5 |
主軸電機不能啟動 |
20 |
非圓工作臺不能向右進給 |
6 |
主軸停止不能制動 |
21 |
非圓不能上下（或前后）進給，不能快進 |
7 |
主軸不能啟動 |
22 |
不能上下（或前后）進給 |
8 |
進給電機不能啟動 |
23 |
不能向下（或前）進給 |
9 |
進給電機不能啟動 |
24 |
進給電機不能反轉 |
10 |
進給電機不能啟動 |
25 |
只能一地快進操作 |
11 |
進給變速無沖動，圓形工作臺不能工作 |
26 |
只能一地快進操作 |
12 |
工作臺不能左右進給 |
27 |
不能快進 |
13 |
工作臺不能左右進給 |
28 |
電磁閥不動作 |
14 |
非圓工作臺不工作 |
29 |
進給電機不轉 |
15 |
工作臺不能向左進給 |
30 |
主軸電機不轉 |
智能考核功能 : （計算機一臺由學校自備）
本系統以電腦為上位機，與本公司的智能考核設備相結合，組成考核網絡。教師通過電腦出題，設置故障點，通過電腦網絡向與之連接的各個智能考核子站發出題目，考生在收到題目后，在子站上查找電路故障的情況，輸入相應的答案，當答案正確時，由電腦設定的故障點自動恢復正常；考官在考試時間到后，可通過電腦進行收卷，并由電腦給出各考生相應的考試成績。
實現功能：
1 、根據電路原理圖、結構圖和安裝圖，以智能化的方式，可通過教師計算機系統給每臺學生機設置合理的、典型的故障點，每次考核可以提供１５套以上的方案，每套方案可設置 10 個以上的故障點．
2 、學生答題的答案可提交給教師計算機系統，并由教師實現網上考試和評卷，由教師計算機系統對整個考場和單個考生的成績作出科學的分析與報表．
提供各級電工考核的題庫，可由老師方便調用．
3 、能以數據庫形式開展智能化考試，可實現考生報到，隨機發卷，考場監控，自動收卷，考試計時，分?jǐn)?shù)判定，并對全部成績進行排序，打印，且能保存歷次的考試數據．
4 、本考核系統不采用拆端口，包絕緣，拔器件，撥開關的方法設置故障點．可由計算機與鍵盤通過單片機智能化的設置和排除．
5 、考生在考試平臺上通過普通儀表對控制電路上的故障點進行檢測和查找，將查找和判斷的答案通過網絡傳遞給教師計算機系統．
|
