• 概述
進入新世紀，中央空調已進入尋常百姓家，越來越多的人選擇在中央空調的環境中生活、工作、娛樂、購物；隨著經濟的發展和人們生活水平的提高；配有中央空調的樓宇如雨后春筍，呈現在城鄉的各個角落；確保中央空調的正常運行，為用戶提供一個健康、舒適、安全、文明的室內環境；針對當前人才相對緊缺，空調運行質量普遍不高的情況，社會上急需一大批行業務熟練，高素質的人才；為解決各大、中專院校培養人才而缺乏中央空調教學實驗設備這一難題，本公司投入巨資，由專業工程師最新開發成功了適用教學的 “ JGLKGC-1 型 中央空調工程實訓系統”按照職業教育的教學和實訓要求研發的產品。適合普通院校、高職院校、職教中心的《制冷技術》、《中央空調工（中級、高級）》、《家用制冷設備原理與維修》、《制冷設備維修工（中級、高級、技師）》到課程的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修方面的技能應用型人才。
• 特點
• 直觀性強 系統采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種現場元器件及了解整個工作流程。
• 實訓性強 整套系統是將生活中常見的水冷式中央空調整套工程設在實訓室中，無論大廳和房間都是獨立分開，管道從墻邊高架過去，大廳風道采用吊頂懸掛，冷水管道的布局走向、保溫、測量等一目了然。
• 安全保護 設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
• 系統完整 系統與實際應用的中央空調控制功能、保護功能、顯示功能完全一致，整個實訓室就是一個大廳，包含了風道的布局、水系統、冷水機組、冷卻塔、控制系統等，大廳的終端和房間的終端分別在不同的房間里，整個系統清晰可見，同時每個終端都可以在獨立控制。
• 技術性能
• 輸入電源：三相四線（或三相五線） ~380V ± 10% 50H Z
• 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度 <85% （ 25 ℃）海拔 <4000 米
• 系統容量： <8KW
• 系統配置
• 冷水機組：壓縮機、殼管式冷凝器、干式蒸發器、干燥過濾器、儲液罐、內平衡熱力膨脹閥、加液閥；
• 水系統：冷卻水主泵、冷卻水備用泵、冷凍水主泵、冷凍水備用泵、分水器、集水器、膨脹水箱、手閥、單向閥、過濾器、電磁閥、排氣閥、冷卻塔、冷卻風扇；
• 供暖系統：換熱水泵、電加熱水器、板式換熱器；
• 監測儀表：指針式壓力表、數顯溫度表、壓力傳感器、溫度調節控制器、指針式電壓表、電流表、指針式指示燈；
• 保護裝置：溫度保護器、高低壓力控制器、水流開關、缺相保護器、過流保護器、三相漏電斷路器。
• 終端設備： 2 個暗裝臥式風機盤管（或明裝臥式風機盤管）、電動閥；
• 電氣控制柜：電控柜、電源控制器、可編程控制器、溫度采集器、交流接觸器、開關按鈕。
• 控制系統配置
整個中央空調采用 PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。 PLC: 三菱 FX2N-48MR 、 變頻器： 三菱 FR-S540E-0.75K-CH 、 觸摸屏： 7 英寸彩色觸摸屏。
• 網絡監控及智能考核軟件，實現教師臺和學生臺電腦（ 30 臺）借互聯網可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
• 實訓項目
• 中央空調系統的認知及使用
• 中央空調的常見器件和系統組成
• 制冷原理與熱交換技術
• 中央空調系統常用傳感器識別與應用
• 中央空調的工作流程和工作原理
• 中央空調的系統運行和維護工作
• 中央空調的控制流程和控制原理
• 可編程控制器的編程、調試和應用
• 數據采集的實現方法和實際應用
• 計算機組態監控的實現方法和實際應用
• 計算機遠程控制的實現方法和實際應用
• 網絡監控中央空調實訓

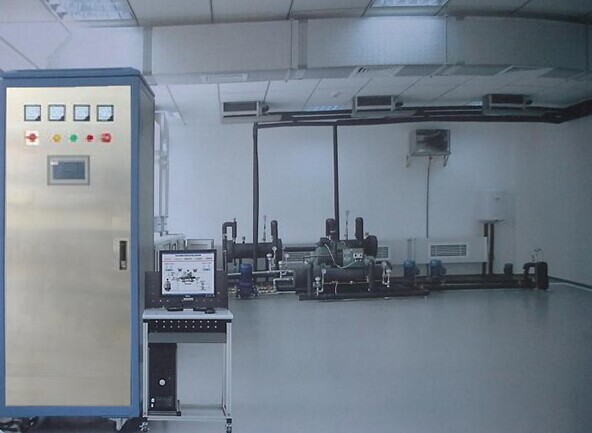

• 系統構成圖
|
