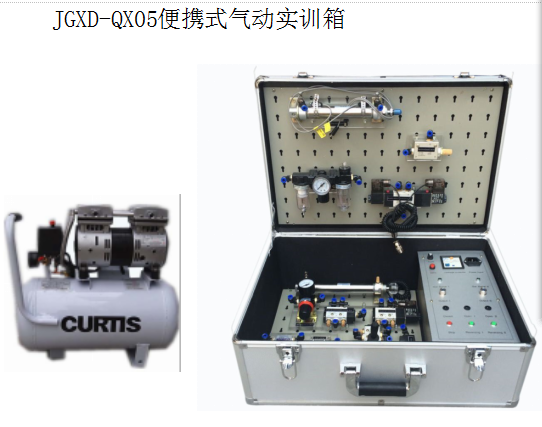

JG XD-QX05便攜式氣動實訓箱
一、 設備概述
本實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目�？蓭нM(jìn)教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要 .
微型空氣壓縮機 (客戶自備)，
◎ 供電電壓：三相五線 AC 220 V±5%，50Hz；
◎ 控制電壓：DC24V； ◎ 工作環境溫度：－5 ℃ ～40 ℃ ；
◎ 安全保護措施：安全性符合相關的國標標準；
◎ 外形尺寸（長×寬×高）：5 5 0mm×3 7 0mm× 26 0mm；
二、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動配置清單
序號 |
分 類 |
元 件 名 稱 |
數 量 |
1 |
實驗箱 |
氣動實驗箱 |
1 |
2 |
組合元件
|
單作用缸 MAS25ⅹ100 |
1 |
雙作用缸 MA25ⅹ100 |
1 |
三聯件 AC2000 |
1 |
快速排氣閥 |
1 |
減壓閥 |
1 |
減壓閥 |
1 |
手動換向閥 H210—08 |
1 |
單電磁換向閥（二位五通）4V210-8（DC24V） |
1 |
雙電磁換向閥（三位五通）4V2 3 0-8（DC24V） |
1 |
單氣換向閥（二位五通）4A210—08 |
1 |
雙氣換向閥（二位五通）4A210—08 |
1 |
行程閥（按鈕）MOV—3A |
1 |
單向節流閥RE—02 |
1 |
3 |
附 件 |
氣管 PU6ⅹ4 |
5米 |
4 |
電器配件 |
行程開關（裝在缸體上） |
2個 |
5 |
資料 |
使用說明書 |
1冊 |
6 |
氣泵 |
8L |
1個 |
