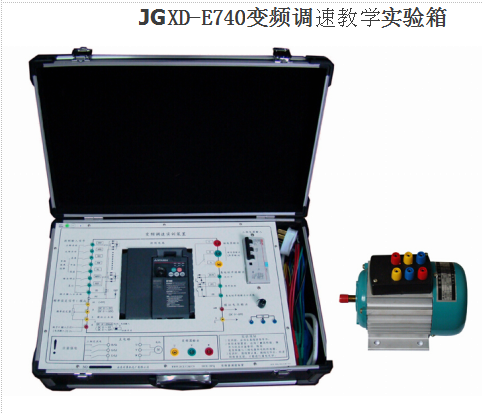

JG XD-E740 變頻調速教學 實驗箱
一、產品概述
JG XD -BPQ 型變頻調速實訓裝置 ” 是在總結當前變頻調速實訓教學的基礎上，推出的一款新的變頻調速實訓裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式教學，可充分培養學生的實際動手能力。
二、產品尺寸
變頻調速實訓裝置尺寸： 534 （長） *330 （寬） *170 （高）單位： mm 。
三、技術性能
1 、輸入電源：三相四線： ~380V ±10 ％ 50Hz
2 、工作環境：溫度 -10 ℃ ~+40 ℃相對濕度 <85 ％ (25 ℃ ) 海拔 <4000m
3 、安全保護：本實驗裝置帶有三相四線漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。符合國家安全標準。
四、系統組成
變頻器實訓組件
型號 |
說明 |
FR-E740-0.4kW |
三相交流電 380V 供電，該機型用磁通矢量控制，實現 1Hz 運行 150% 轉矩輸出。 ID ， 15 段速度等功能選擇。內置 RWM ，實現更低噪音運行。內置 RS485 通信口。柔性 PWM ，實現更低噪音運行。 |
三相鼠籠電動機 |
輸入電壓： 380V, 電流： 0.4A 。功率： 180W |
五、實訓項目
變頻器控制實訓
1.變頻器功能參數設置與操作
2.多段速度選擇變頻調速
3.外部端子點動控制
4.變頻器控制電機正反轉運動控制
5.控制電機運行時間操作
6.瞬間停電變頻器參數設定
7.外部模擬量變頻調速
8.外部端子遙控控制
