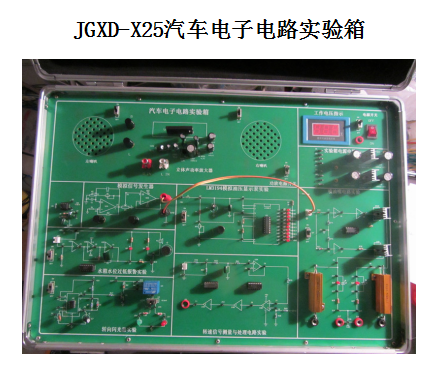

JG XD-X25汽車電子電路實驗箱
【產品簡介】
汽車電子元件實驗箱采用優質電子元器件，焊接工藝精良，每個實驗都獨立成塊、布局合理，并有相應文字說明；關鍵信號點都設立了測試柱，學生只需在測試柱上輸入和采集信號，方便直觀，思路清晰；試驗條件用開關切換，簡單耐用。能夠全面細致地分析實驗電路的各個環節，深入理解實驗電路中各個電子元器件的作用和特性。
【功能特點】
1、左喇叭（DVD及MP3中發出左聲道的音樂，試驗中為信號的聲音）。
2、立體聲功率放大器（喇叭的放大驅動）
3、右喇叭（右聲道左喇叭）
4、220V電源輸入（電源指示燈，電源總開關）
5、數碼管顯示試驗區：該試驗可讓學生了解數碼管的驅動方式
6、電阻串并聯試驗區：該試驗可測量電阻的壓降及流過電阻的電流，了解“串分壓、并分流”的基本原理。
7、試驗電壓選擇，及電壓顯示
8、5V及12V穩壓電路（三端穩壓系列）
9、橋式整流電源實驗區：該實驗可測量半波、全波及橋式整流的輸出電壓及波形，通過該實驗可以觀察到濾波電容對輸出電壓集波形的影響。
10、繼電器驅動電機實驗區：該實驗可以讓學生了解到繼電器的結構及基本功能；
11、三極管入大實驗區：此外可測量三極管放大電路靜態工作點及放大倍數，觀察靜態工作點對三極管放大電路輸出波形的影響；
12、惠斯頓電橋?qū)嶒瀰^(qū)：該實驗可讓學生了解惠斯頓電橋平衡的條件，掌握不平衡的測量原理
13、線性集成穩壓電源實驗區：該實驗可讓學生熟悉和掌握線性集成移壓電源電路的工作原理，實習線性集成穩壓電源電路技術指標的測量方法。
14、電容實驗區：該實驗可讓學生了解電容充放電的基本特征
15、二極管實驗區：該實驗可讓學生了解掌握二極管的單向?qū)ㄐ?
16、光敏實驗區：該實驗可讓學生了解掌握光敏電阻的工作原理
【規格參數】
工作電壓：220V交流電；12V直流電;
工作溫度：-40℃～50℃。
重量：3.5KG
