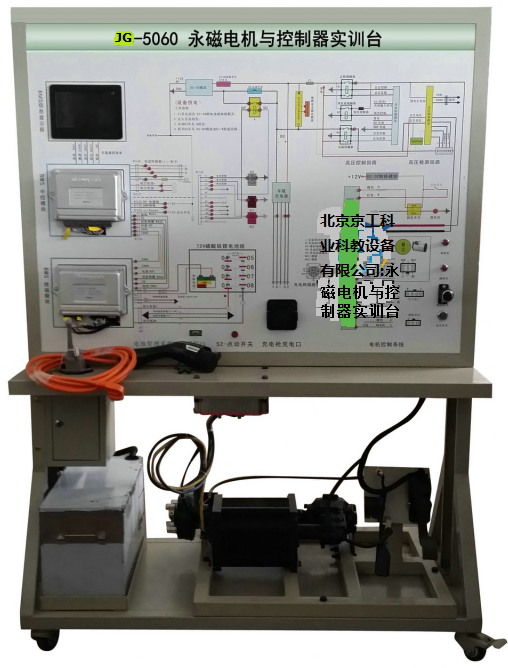

JG-5060 永磁電機與控制器實訓臺

一. 產品組成
1.永磁電機與控制器實訓臺以電動汽車真實零部件為基礎構建可演示電動汽車驅動工作原理及過程、無安全隱患的實訓臺。
2.主要部件：磷酸鐵鋰電池組、鋰電池管理系統模塊、永磁同步直流電機、控制器、組合儀表、檔位控制系統、油門、剎車踏板、差速器、驅動半軸及模擬車輪、點火開關、低壓蓄電池、繼電器、充電插頭、安全開關等。
二. 產品功能：
1展示電動汽車驅動系統的整體組成結構。
2演示電動汽車操作與控制狀況。
3動力系統的加速、減速、制動等工況的實現。
4展示永磁同步電機及控制器的工作狀態。
5展示動力電池組、電池管理系統及整車控制器等核心部件的工作狀況。
6系統具有自診斷及保護功能。
7可外接診斷電腦讀取系統數據及故障。
8智能故障設置系統，通過觸摸屏設置故障,內置電路圖及相關資料,培訓學生的邏輯思維及排除故障的能力。
9配備電池管理系統開發軟件，通過專用接口對該系統的各參數進行設置及驗證，如電壓闕值，過充過放電流、溫度等。
10. 配套新能源汽車多媒體課件（20合一）（投標時需現場演示五分鐘，未演示者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1.新能源汽車分析；2.未來新能源汽車的發展；3.電動汽車基本知識；4.電動汽車基本結構與工作原理；5.電動汽車與混合動力汽車；6.蓄電池電動汽車結構與原理；7.電動汽車原理維修故障檢測；8.純電動車動力系統；9.純電動車裝調工藝；10.純電動汽車電機及其控制器；11.純電動汽車電子控制技術；12純電動汽車高壓原理設計；13.純電動汽車驅動方案；14.電動汽車傳動系統介紹；15.電動汽車各種電機對比；16.比亞迪K9F純電動客車原理與操作；17.奇瑞M1EV與BYD E6的結構與工作原理。

三. 產品參數：
1) 外形尺寸：長*寬*高 1260*1000*1750mm。
2) 電池：磷酸鐵鋰電池。
3) 電池容量：20Ah。
4) 工作電壓：72V(20ah)。
5) 工作電流：不大于 100A。
6) 電機：永磁同步電機。
7) 額定功率：5.5kw 。
8) 配備診斷接頭。
