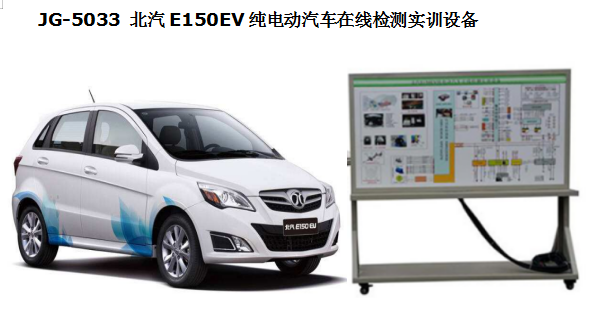

JG-5033 北汽E150EV純電動汽車在線檢測實訓設備

一、產品簡介
該北汽E150EV純電動汽車在線檢測實訓設備將一臺可正常運行的全新北汽E150EV純電動車改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC控制單元、高壓電池ECU控制單元等的動、靜態信號參數。適用于中高等職業技術院校、普通教育類學院和培訓機構對電動整車理論和維修實訓的教學需要。
二、功能特點：
1. 整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2. 可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
3. 制作可移動“教學示教板”，可分別進行以下控制系統的檢測實訓：
u 組合儀表控制單元
u 網關控制單元
u P檔電機控制單元
u 電機控制單元
u 檔位控制單元
u 車載充電器控制單元
u DC/DC控制單元
u 高壓電池ECU控制單元
4. “教學示教板”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。
5. 教學示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。
6. 教學示教板面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC控制單元、高壓電池ECU控制單元等的檢測實訓。
7. 教學示教板面板上安裝有診斷座，可連接專用或通用型車解碼器，對組合儀表控制單元、網關控制單元、P檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC控制單元、高壓電池ECU控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8. 教學示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
